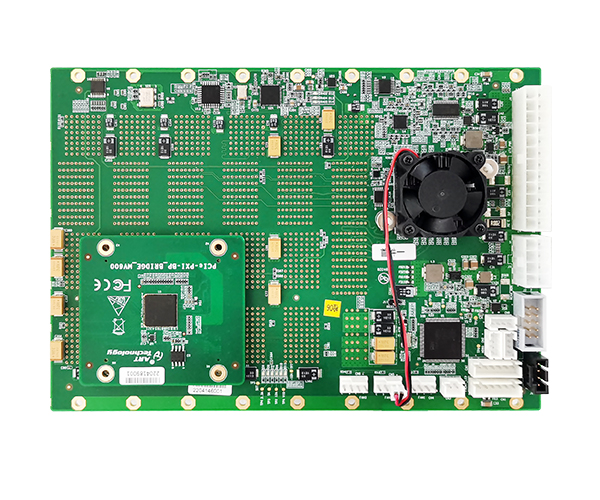

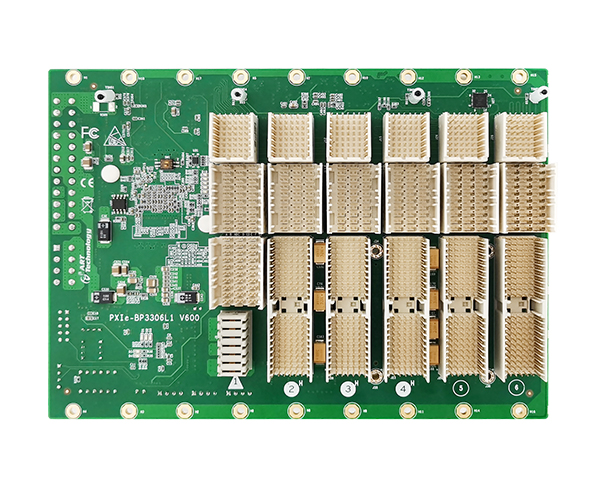

背板 |
1個系統插槽、5個PXIe混合外設插槽 |
|
時鐘： BNC 10MHz時鐘輸入輸出接口
支持板載 10M 同步時鐘，100M 同步時鐘 |
|
|
系統槽：最高支援 16GB/s 的系統帶寬
外設槽： 2 槽最高支持 8GB/s 獨立帶寬；4/5 槽最高支持 4GB/s 獨立帶寬；3/6槽最高支持 2GB/s 獨立帶寬 |
|
|
V(I/O)：+3.3V/+5V（出廠默認為5V） |
|
|
輸出接口：PS_ON# PERST# |
|
|
風扇接口：3個調速風扇接口（支持12V風扇） |
|
|
電源 |
1 個 ATX24+8 電源接口 |
|
物理特性 |
背板最大功率下的電壓壓降：<20mV |
|
外觀尺寸：182.55×128.70×2.5（寬度×高度×厚度） |
|
|
阻抗：65ohm ±10%用于跟蹤 |
|
|
操作環境 |
溫度范圍：0～+70℃ |
|
相對濕度：5～95% |
|
|
存儲溫度 |
溫度范圍：-40～+85℃ |
|
相對濕度：5～95%，無凝露 |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

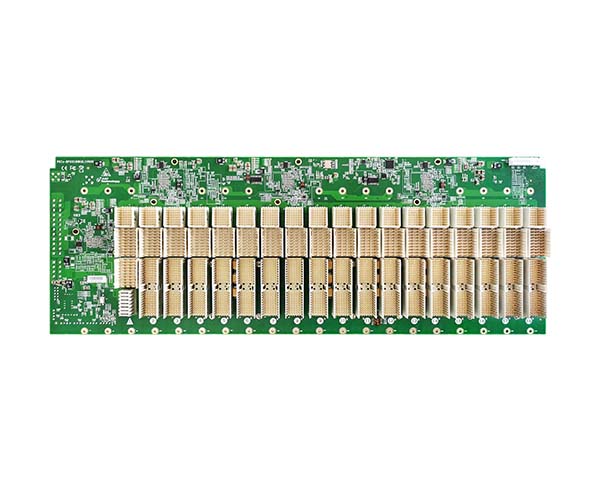

阿爾泰科技PXIe-BP3318GN3L1是一款18槽PXI Express背板，符合PXI Express和cPCI Express規范。提供了一個system插槽、17個PXI Express混合外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。
阿爾泰科技PXIe-BP3309G3是一款9槽GEN3.0 PXI Express背板，符合PXI Express和cPCI Express規范。提供了一個system插槽、1個PXIe_Timing槽、7個PXI Express混合外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。
阿爾泰科技PXIe-BP3318GN3L2是一款18槽PXI Express背板，符合PXI Express和CPCI Express規范。提供了一個system插槽、5個PXI Express混合外設插槽、12個PXI外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。
阿爾泰科技PXIe-BP3309G3E1是一款9槽GEN3.0 PXI Express背板，符合PXI Express和cPCI Express規范。提供了一個system插槽、8個PXI Express混合外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。
PXIe-BP3309GN3L1背板符合PXI Express和cPCI Express規范，提供了1個system插槽、9個混合設備插槽。PXIe-BP3309GN3L1系統帶寬最大可支持16GB/s，以滿足用戶更高帶寬的多樣測控應用需求。
阿爾泰科技PXIe-BP3309G3E1是一款8槽GEN3.0 PXI Express背板，符合PXI Express和cPCI Express規范。提供了1個system插槽、7個PXI Express混合外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。
