背板 |
1個系統插槽、1個定時觸發槽、7個PXIe混合外設槽 |
|
時鐘：BNC10M時鐘輸入輸出接口
支持板載10M同步時鐘，100M同步時鐘 |
|
|
數據吞吐量：系統槽支持2LINK，最大吞吐量為24GB/s
設備槽支持PCIe3.0 x8，最大吞吐量為8GB/s |
|
|
PCI總線時鐘：66MHZ/33MHZ可選擇 |
|
|
V（I/O）：+3.3V/+5V可選擇 |
|
|
風扇接口：8個調速風扇接口 |
|
|
電源 |
1個24Pin標準ATX電源接口、2個8Pin 12V ATX電源接口 |
|
物理特性 |
背板上功率最大的電壓降：<20mV |
|
外觀尺寸（mm）：245.38×128.70×52.46mm（寬度×高度×厚度） |
|
|
阻抗：65Ω ±10用于跟蹤 |
|
|
環境 |
操作環境：0℃~70℃ |
|
儲存環境：-40℃~85℃ |
|
|
相對濕度：5%~90%，非凝露 |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
阿爾泰科技PXIe-BP3318GN3L2是一款18槽PXI Express背板，符合PXI Express和CPCI Express規范。提供了一個system插槽、5個PXI Express混合外設插槽、12個PXI外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。

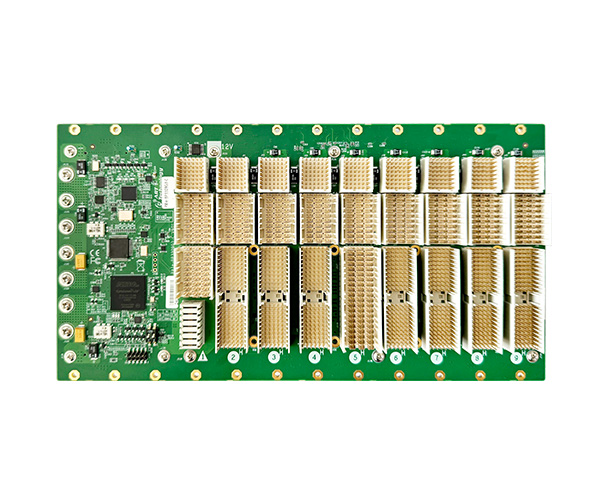

阿爾泰科技PXIe-BP3309G3E1是一款9槽GEN3.0 PXI Express背板，符合PXI Express和cPCI Express規范。提供了一個system插槽、8個PXI Express混合外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。

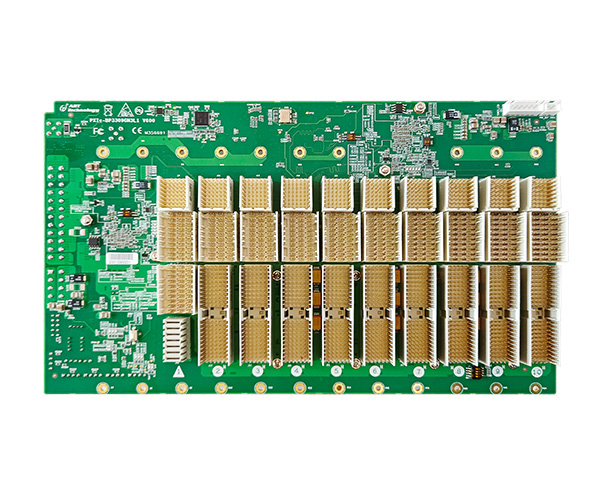

PXIe-BP3309GN3L1背板符合PXI Express和cPCI Express規范，提供了1個system插槽、9個混合設備插槽。PXIe-BP3309GN3L1系統帶寬最大可支持16GB/s，以滿足用戶更高帶寬的多樣測控應用需求。
