背板 |
1個系統插槽、3個PXIe混合外設插槽和4個CPCI外設插槽 |
|
時鐘：用于10MHz 時鐘輸入/輸出的BNC 接頭 |
|
|
支持66MHz PCI 總線時鐘 |
|
|
V(I/O)：+3.3V/+5V（出廠默認為5V） |
|
|
輸出接口：PS_ON# PRST# 報警指示燈接口 |
|
|
風扇接口：2個調速風扇接口（支持12V風扇） |
|
|
電源 |
2個ATX24+8電源接口 |
|
物理特性 |
背板最大功率下的電壓壓降：<20mV |
|
外觀尺寸：223×128.86×3.2（寬度×高度×厚度） |
|
|
阻抗：65ohm ±10%用于跟蹤 |
|
|
操作環境 |
溫度范圍：0～70℃ |
|
相對濕度：5～95% |
|
|
存儲溫度 |
溫度范圍：-40～85℃ |
|
相對濕度：5～95%，無凝露 |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

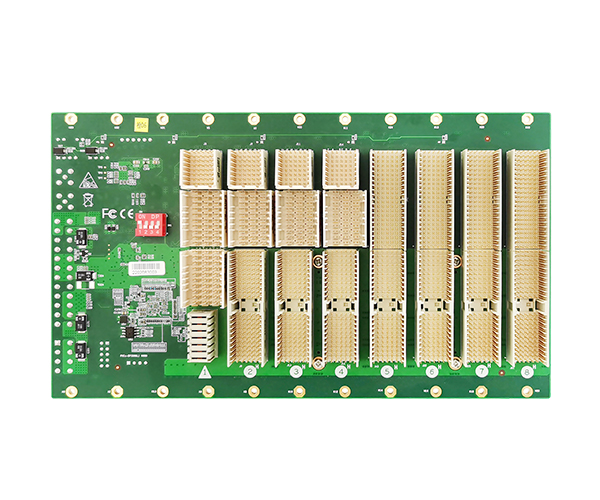

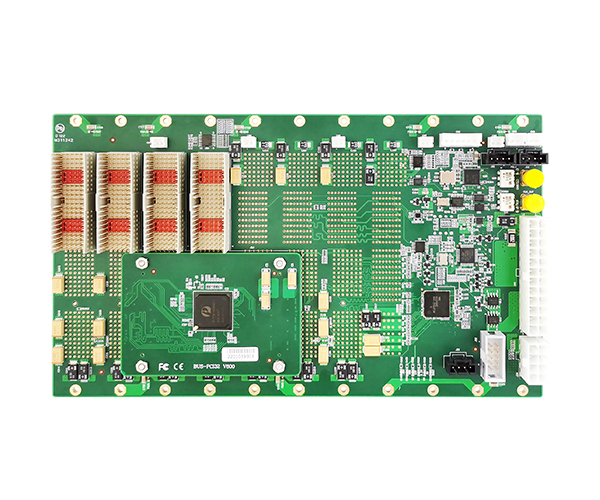

PXIe-BP3309GN3H背板符合PXI Express和cPCI Express規范，提供了1個system插槽、4個混合設備插槽以及4個PXI Express設備插槽。PXIe-BP3309GN3H系統帶寬最大可支持16GB/s，外設槽每槽最大可支持8GB/s的帶寬。
阿爾泰科技PXIe-BP3318G3是一款18槽GEN3.0 PXI Express背板，符合PXI Express和cPCI Express規范。提供了一個system插槽、1個PXIe_Timing槽、16個PXI Express混合外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。
阿爾泰科技PXIe-BP3314L1是一款14槽PXI Express背板，符合PXI Express和cPCI Express規范。提供了一個system插槽、13個PXI Express混合外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。
阿爾泰科技PXIe-BP3306GN3H是一款6槽GEN3.0 PXI Express背板，符合PXI Express和CPCI Express規范。提供了1個system插槽、5個PXI Express混合外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。
阿爾泰科技PXIe-BP3318GN3L1是一款18槽PXI Express背板，符合PXI Express和cPCI Express規范。提供了一個system插槽、17個PXI Express混合外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。
阿爾泰科技PXIe-BP3309G3是一款9槽GEN3.0 PXI Express背板，符合PXI Express和cPCI Express規范。提供了一個system插槽、1個PXIe_Timing槽、7個PXI Express混合外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。
