AI模擬量輸入 |
ADC分辨率 |
12位（Bit） |
|
輸入通道 |
單端32路/差分16路異步采集（PCIe-5650/5652）；
單端16路/差分8路異步采集（PCIe-5651/5653） |
|
|
輸入量程 |
±10V、±5V、±2V、±1V |
|
|
采樣率 |
500KHz（PCIe-5650/5651）；
250KHz（PCIe-5652/5653） |
|
|
通道掃描模式 |
異步循環掃描 |
|
|
采集模式 |
按需單點采樣、有限點采樣、連續采樣 |
|
|
存儲器深度 |
16K點FIFO |
|
|
觸發源 |
軟件強制觸發、模擬觸發、數字觸發 |
|
|
AO模擬量輸出 |
分辨率 |
12位（Bit） |
|
輸出通道 |
4路同步輸出（PCIe-5650）；
2路同步輸出（PCIe-5651）；
0路同步輸出（PCIe-5652/5653） |
|
|
轉換速率 |
最大100KHz采樣速率 |
|
|
量程 |
±10V |
|
|
存儲器深度 |
16K點FIFO |
|
|
生成模式 |
單點（按需）采樣、有限點采樣、連續采樣 |
|
|
CTR計數器 |
通道數 |
1路32位 |
|
計數器功能 |
CI：邊沿計數、頻率測量、周期測量、半周期測量、 脈寬測量、雙邊沿間隔測量、線性位置測量、角度位置測量 |
|
|
CO：脈沖輸出 |
||
|
CTR采樣方式 |
CI：按需單點采樣、有限點采樣、連續采樣
CI存儲器深度：2K點FIFO |
|
|
CO：按需單點采樣、有限點采樣、連續采樣 |
||
|
DIO |
8路帶緩存、程控I/O方向與狀態 |
|
|
DIO存儲器深度：2K點FIFO |
||
|
PFI通道 |
8路靜態數字量輸入輸出、時序信號輸入輸出 |
|
|
軟件自動校準 |
||
|
支持多卡同步 |
||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
多功能采集卡；500/250Ksps， 16位，32/16路異步模擬量輸入；100Ksps，16位，4/2/0路同步電壓模擬量輸出；8路DIO ；8路PFI；1路32位多功能計數器
多功能數據采集卡。該系列板卡提供同步16路差分模擬輸入通道，靈活的通道轉換量程，同時用戶可通過多卡級連的方式擴展通道數量；4路模擬量同步輸出；32路帶緩沖數字I/O，16路可編程I/O及2通道多功能計數器。
多功能數據采集卡；該系列板卡最高提供64路模擬量輸入，2MSps最大采樣速率；4/2/0通道模擬量同步輸出；8路帶緩沖數字I/O；24/8路可編程I/O；2/1通道多功能計數器。
多功能數據采集卡；該系列板卡最高提供64路模擬量輸入，1MSps最大采樣速率；4/2/0通道模擬量同步輸出；8路帶緩沖數字I/O；24/8路可編程I/O；2/1通道多功能計數器。
多功能數據采集卡；該系列板卡最高提供64路模擬量輸入，500KSps最大采樣速率；4/2/0通道模擬量同步輸出；8路帶緩沖數字I/O；24/8路可編程I/O；2/1通道多功能計數器。

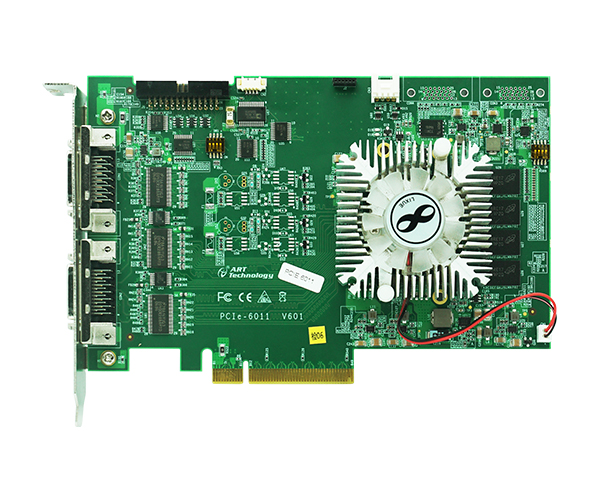

PCIe-6011板卡是一款CameraLink數字圖像采集卡。該產品提供一路Base，或一路Medium，或一路Full CameraLink或兩路Base（需定制）接口。支持面掃描或者線掃描的彩色和單色相機的圖像采集。主機接口采用PCI Express 2.0 規格的8lane總線接口，峰值帶寬可達到4GB/s。
