型號 |
AI |
AO |
CTR |
DIO |
||||
|
分辨率 |
通道 |
采樣率 |
分辨率 |
通道 |
采樣率 |
通道 |
通道 |
|
|

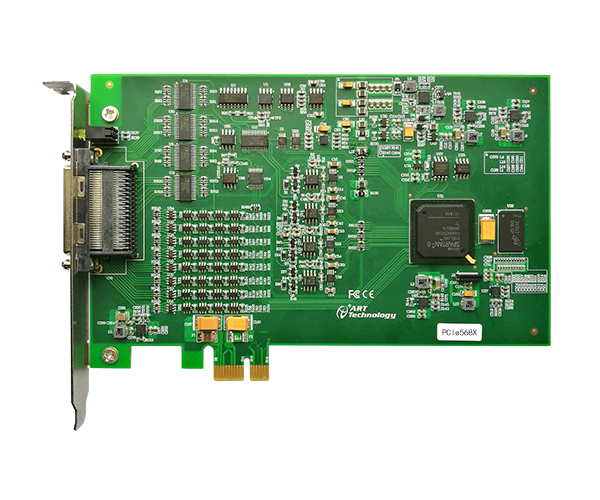

PCIe5680A |
18 |
單端64路雙端32路 |
1MS/s |
16 |
4路 |
1MS/s |
2路 |
32路 |
|
PCIe5681A |
18 |
單端32路雙端16路 |
1MS/s |
16 |
2路 |
1MS/s |
1路 |
16路 |
|
PCIe5682A |
18 |
單端64路雙端32路 |
1MS/s |
16 |
0路 |
1MS/s |
2路 |
32路 |
|
PCIe5683A |
18 |
單端32路雙端16路 |
1MS/s |
16 |
0路 |
1MS/s |
1路 |
16路 |
|
連接器可選 |
可通過VHDCI-68芯屏蔽線纜連接SCB-A68D接線盒 |
|
|
AI模擬量輸入 |
ADC分辨率 |
18位（Bit） |
|
采樣范圍 |
±10V、±5V、±2V、±1V、±0.5V、±0.2V、±0.1V |
|
|
采樣模式 |
按需單點采集、連續采集、有限點采集 |
|
|
存儲器深度 |
16K字（點）FIFO存儲器 |
|
|
觸發源 |
軟件強制觸發、模擬觸發、數字觸發 |
|
|
AO模擬量輸出 |
分辨率 |
16位（Bit） |
|
量程 |
±10V |
|
|
驅動能力 |
5mA |
|
|
通道輸出模式 |
同步輸出 |
|
|
生成模式 |
單點（按需）采樣、有限點采樣、連續采樣 |
|
|
CTR計數器 |
計數器位數 |
32 |
|
電氣標準 |
TTL電平 |
|
|
計數器功能 |
CI：邊沿計數、頻率測量、周期測量、半周期測量、脈寬測量、
雙邊沿間隔測量、線性位置測量、角度位置測量 |
|
|
CO：脈沖輸出 |
||
|
DI/O |
通道數 |
8路支持帶緩存DIO（P0.<0..7>） |
|
PFI通道 |
24路(PCIe5680A/5682A)；8路(PCIe5681A/5683A) |
|
|
配置方式 |
程控I/O方向與狀態 |
|
|
采樣方式 |
按需單點采樣、有限點采樣、連續采樣 |
|
|
軟件自動校準 |
||
|
支持多卡同步 |
||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
多功能數據采集卡；該系列板卡最高提供64路模擬量輸入，500KSps最大采樣速率；4/2/0通道模擬量同步輸出；8路帶緩沖數字I/O；24/8路可編程I/O；2/1通道多功能計數器。
