連接器可選 |

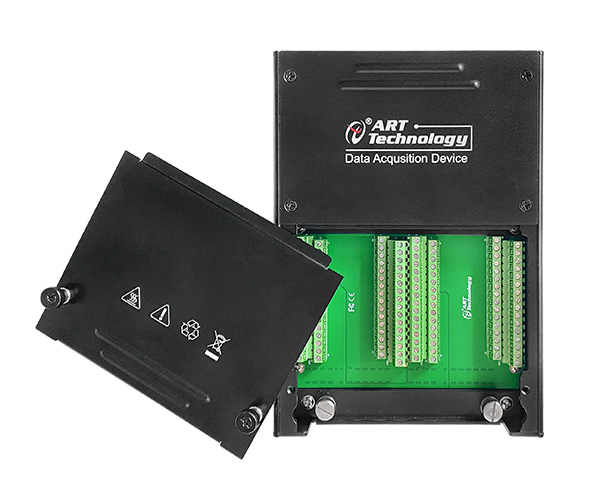

USB2887/2888/2887A/2888A為采集卡本身帶接線端子版本 |
||
|
AD模擬量輸入 |
ADC分辨率 |
16位（Bit） |
|
|
輸入通道 |
16/32/16/32路單端或差分 |
||
|
輸入量程 |
±10V、±5V、±2.5V、±1.25V |
||
|
采樣速率 |
500/500/250/250KS/s |
||
|
采樣模式 |
按需單點采集、有限點采集、連續采集 |
||
|
存儲器深度 |
8K點 FIFO |
||
|
觸發源 |
軟件強制觸發、模擬量觸發、外部數字量觸發 |
||
|
校準方式 |
軟件自動校準 |
||
|
CTR計數器 |
通道數 |
1/4/1/4路多功能計數器 |
|
|
計數器位數 |
32位 |
||
|
計數器功能 |
CI：邊沿計數、頻率測量、周期測量、半周期測量、脈沖測量、脈寬測量、雙邊沿間隔測量、位置測量 (基于增量式編碼器) |
||
|
CO：脈沖輸出 |
|||
|
采樣方式 |
CI：按需單點采樣、有限點采樣、連續采樣 |
||
|
CO：?jiǎn)吸c(diǎn)（按需）生成、有限點生成、連續生成 |
|||
|
存儲器深度 |
2K點FIFO |
||
|
DI/O |
通道數 |
12line
(USB2887/2887A) |
Port0：8 Line |
|
Port1：4 Line，復用PFI0~3 |
|||
|
24line
(USB2888/2888A) |
Port0：8 Line |
||
|
Port1：8Line，復用PFI0~7 |
|||
|
Port2：8Line，復用PFI8~15 |
|||
|
配置方式 |
程控I/O方向與狀態 |
||
|
采樣方式 |
按需單點采樣、有限點采樣、連續采樣 |
||
|
輸入\出速率 |
10MHz |
||
|
存儲器深度 |
2K點FIFO |
||
|
單通道驅動
能力高達 |
-20mA @Source電流
25mA @Sink 電流 |
||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
