連接器可選 |

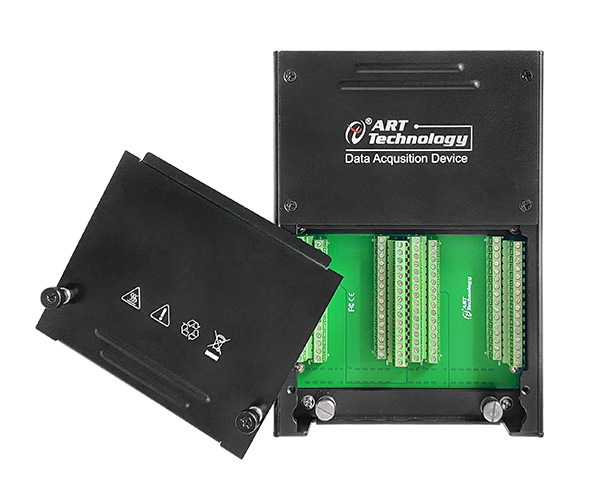

USB2871/2871A/2871B/2871C為采集卡本身帶接線端子版本
USB2871/2871A/2871B/2871C -V版連接器為VHDCI接口 |
|
|
AD模擬量輸入 |
ADC分辨率 |
16位（Bit） |
|
輸入通道 |
16路單端/差分同步采集 |
|
|
輸入量程 |
±10V、±5V、±2.5V、±1.25V |
|
|
采樣率 |
2MS/s （USB2871）；1MS/s （USB2871A）
500KS/s（USB2871B）；250KS/s（USB2871C） |
|
|
采樣模式 |
按需單點采集、連續采集、有限點采集 |
|
|
存儲器深度 |
8K 字 FIFO |
|
|
AD觸發源 |
軟件強制觸發、模擬量觸發、外部數字量觸發 |
|
|
DA模擬量輸出 |
輸出通道 |
4路16位同步輸出 |
|
采集速率 |
2MS/s（USB2871/2871A）；1MS/s（USB2871B/2871C） |
|
|
量程 |
±10V、±5V |
|
|
存儲器深度 |
4K 字 FIFO |
|
|
CTR計數器 |
通道數 |
4路32位多功能計數器帶緩沖 |
|
電氣標準 |
TTL電平 |
|
|
計數器功能 |
CI：邊沿計數、頻率測量、周期測量、半周期測量、脈寬測量、
雙邊沿間隔測量、線性位置測量、角度位置測量 |
|
|
CO：脈沖輸出 |
||
|
CI/CO采集模式 |
按需單點采樣、有限點采樣、連續采樣 |
|
|
存儲器深度 |
2K點FIFO存儲器 |
|
|
DI/O |
通道數 |
48路（32路帶緩沖數字I/O，16路可編程I/O） |
|
配置方式 |
程控I/O方向與狀態 |
|
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
多功能同步采集卡；2M/1M/500K/250KS/s，16位，8路模擬量同步輸入；2M/1MS/s，16位，2路模擬量同步輸出；24路DIO；4路32位多功能計數器
16位 16路模擬量輸入；2通道模擬量同步輸出；12路可編程I/O；1路多功能計數器；配USB Type-A帶鎖線纜；與LabVIEW無縫連接，提供圖形化API函數
18位 16路模擬量輸入；2通道模擬量同步輸出；12路可編程I/O；1路多功能計數器；配USB Type-A帶鎖線纜；與LabVIEW無縫連接，提供圖形化API函數
12位 16路模擬量輸入；2通道模擬量同步輸出；12路可編程I/O；1路多功能計數器；配USB Type-A帶鎖線纜；與LabVIEW無縫連接，提供圖形化API函數
16位 32路模擬量輸入；4通道模擬量同步輸出；16路可編程I/O；2路多功能計數器；配USB Type-A帶鎖線纜；與LabVIEW無縫連接，提供圖形化API函數
18位 32路模擬量輸入；4通道模擬量同步輸出；16路可編程I/O；2路多功能計數器；配USB Type-A帶鎖線纜；與LabVIEW無縫連接，提供圖形化API函數
