AD模擬量輸入 |
ADC分辨率 |
16位(Bit) |
|
|
輸入通道 |
4路差分 |
||
|
輸入量程 |
±10V |
||
|
過壓保護 |
±12V |
||
|
校準方式 |
軟件自動校準 |
||
|
采樣率 |
高達1MS/s |
||
|
采樣方式 |
同步采樣 |
||
|
采樣模式 |
連續采樣、觸發采樣、有限采樣 |
||
|
耦合方式 |
直流耦合 |
||
|
觸發模式 |
中間觸發、后觸發、預觸發、硬件延時觸發 |
||
|
觸發源 |
軟件觸發、DTR觸發 |
||
|
觸發方向 |
下降沿觸發、上升沿觸發、上下邊沿觸發 |
||
|
DTR輸入范圍 |
標準TTL電平 |
||
|
程控增益 |
1、10、100、1000倍 |
||
|
輸入阻抗 |
10MΩ |
||
|
非線性誤差 |
±4LSB(max) |
||
|
增益誤差 |
10 ppm/°C(G = 8) |
||
|
外時鐘輸入范圍 |
<= 1MHz，TTL電平信號 |
||
|
數據讀取與存儲 |
通道切換方式 |
4通道4芯片獨立工作 |
|
|
數據讀取方式 |
USB 2.0 |
||
|
采樣模式 |
有限采樣 |
連續采樣、連續觸發采樣 |
|
|
存儲器深度 |
64M字
DDR2存儲器 |
16K字FIFO |
|
|
每通道存儲深度 |
8M字（點） |
|
|
|

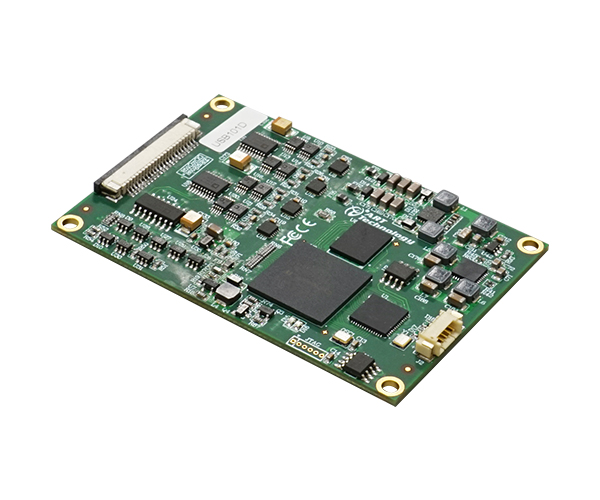

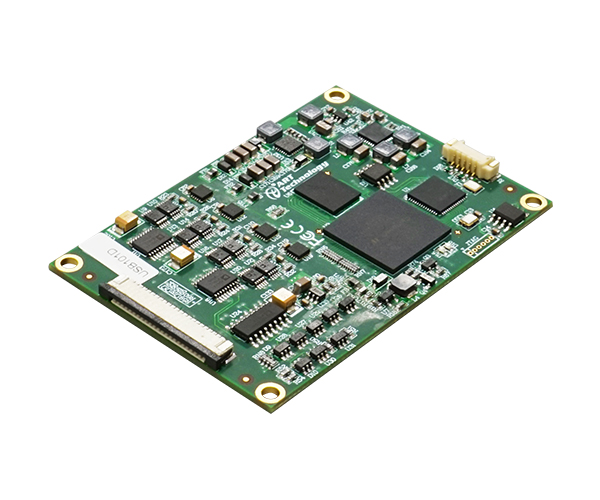

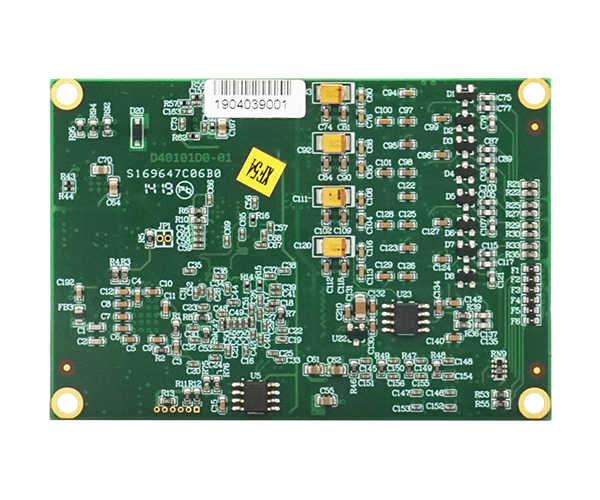

板卡尺寸 |
80.14mm(長)×55.07mm(寬) |
||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
與LabVIEW無縫連接，提供圖形化API函數。100Ksps 16位16 RSE / NRSE通道或8通道DIFF模擬量輸入，支持按需單點采樣、有限點采樣、連續采樣；2通道模擬量同步輸出；16路可編程I/O；2路多功能計數器。
與LabVIEW無縫連接，提供圖形化API函數。250Ksps 16位16 RSE / NRSE通道或8通道DIFF模擬量輸入，支持按需單點采樣、有限點采樣、連續采樣；2通道模擬量同步輸出；16路可編程I/O；2路多功能計數器。
與LabVIEW無縫連接，提供圖形化API函數。500Ksps 16位16 RSE / NRSE通道或8通道DIFF模擬量輸入，支持按需單點采樣、有限點采樣、連續采樣；2通道模擬量同步輸出；16路可編程I/O；2路多功能計數器。
與LabVIEW無縫連接，提供圖形化API函數。250Ksps 18位16 RSE / NRSE通道或8通道DIFF模擬量輸入，支持按需單點采樣、有限點采樣、連續采樣；2通道模擬量同步輸出；16路可編程I/O；2路多功能計數器。
與LabVIEW無縫連接，提供圖形化API函數。250Ksps 12位16 RSE / NRSE通道或8通道DIFF模擬量輸入，支持按需單點采樣、有限點采樣、連續采樣；2通道模擬量同步輸出；16路可編程I/O；2路多功能計數器。
與LabVIEW無縫連接，提供圖形化API函數。500Ksps 12位16 RSE / NRSE通道或8通道DIFF模擬量輸入，支持按需單點采樣、有限點采樣、連續采樣；2通道模擬量同步輸出；16路可編程I/O；2路多功能計數器。
