功能特點：
1、與LabVIEW無縫連接，提供圖形化API函數。
2、類似DMA的USB Stream傳輸技術，傳輸效率更高，實時性更強。

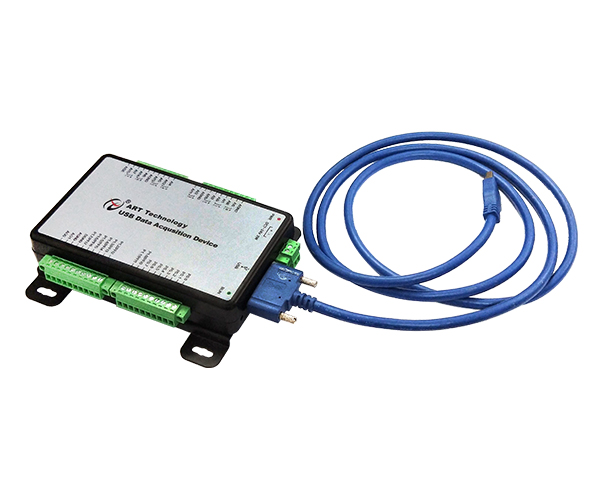

3、設備端USB接口 Lock方式，使USB接口因松動導致掉線的幾率大幅度降低。
4、低功耗，支持USB總線供電與7~24V寬范圍外供電的自適應切換，方便基于筆記本的外場移動式測量。
產品指標：
|
模擬量輸入 |
通道數 |
16通道（RSE、NRSE）、8通道（DIFF） |
|
|
分辨率 |
16bit |
||
|
存儲器深度 |
4K 點FIFO |
||
|
采集速率高達 |
500Ksps |
||
|
外時鐘范圍 |
0~500KHz |
||
|
校準方式 |
軟件自動校準 |
||
|
通道掃描方式 |
異步循環掃描 |
||
|
采樣模式 |
按需單點采樣、有限點采樣、連續采樣 |
||
|
采樣范圍 |
±10V、±5V、±2V、±1V |
||
|
工作電壓高達 |
±12V |
||
|
保護電壓 |
±25V |
||
|
觸發方式 |
開始觸發、參考觸發、暫停觸發 |
||
|
觸發類型 |
模擬邊沿、模擬窗、數字邊沿 |
||
|
耦合方式 |
直流耦合 |
||
|
輸入阻抗 |
1GΩ |
||
|
模擬量輸出 |
通道數 |
2路 |
|
|
分辨率 |
16bit |
||
|
采樣范圍 |
±10V |
||
|
采集速率高達 |
500Ksps |
||
|
通道輸出模式 |
同步輸出 |
||
|
存儲器深度 |
4K字（點）FIFO存儲器 |
||
|
校準方式 |
軟件自動校準 |
||
|
生成模式 |
單點（按需）生成、有限點生成、連續生成 |
||
|
觸發方式 |
開始觸發、暫停觸發 |
||
|
觸發類型 |
數字邊沿 |
||
|
數字量 |
通道數 |
16 Line |
Port0：8 Line |
|
Port1：8 Line，復用PFI0~7 |
|||
|
電氣標準 |
TTL兼容 |
||
|
配置方式 |
程控I/O方向與狀態 |
||
|
默認上電狀態 |
用戶可配置 |
||
|
輸入輸出邏輯電平 |
高電平：高達5V，低至3V
低電平：高達0.8V，低至0V |
||
|
單通道驅動能力高達 |
-20mA @ Source電流
25mA @Sink電流 |
||
|
CTR計數器 |
通道數 |
2路多功能計數器 |
|
|
計數器位數 |
32位 |
||
|
計數器功能 |
CI：邊沿計數、頻率測量、周期測量、 半周期測量、脈沖測量、脈寬測量、 雙邊沿間隔測量、位置測量 (基于增量式編碼器) |
||
|
CO：脈沖輸出 |
|||
|
計數器源 |
|||
|
輸入頻率高達 |
5MHz |
||
|
電平脈寬低至 |
100nS |
||
|
電氣標準 |
TTL電平 |
||
|
采樣方式 |
CI：按需單點采樣 |
||
|
CO：?jiǎn)吸c(diǎn)（按需）生成、有限點生成、連續生成 |
|||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
