型號 |
AO模擬量輸出 |
計數器 |
DIO |
|||
|
通道 |
分辨率 |
速率 |
通道 |
Port0 |
Port1 |
|
|

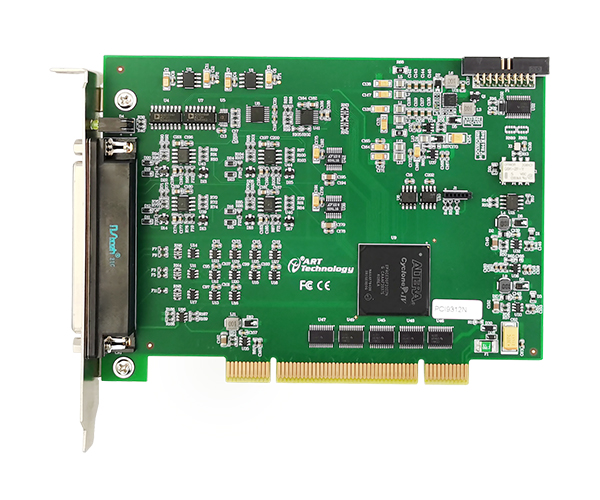

PCI9310N |
32路 |
16bit |
單通道最高1MSps |
2路 |
2路 |
8路PFI |
|
PCI9311N |
16路 |
16bit |
單通道最高1MSps |
2路 |
2路 |
8路PFI |
|
PCI9312N |
8路 |
16bit |
單通道最高1MSps |
1路 |
2路 |
8路PFI |
|
AO模擬量輸出 |
分辨率 |
16位（Bit） |
||
|
輸出方式 |
同步輸出 |
|||
|
輸出范圍 |
±10V |
|||
|
輸出通道 |
32或16或8路（分為組，每4個通道為一組） |
|||
|
轉換速率 |
每組內使能通道數 |
1通道 |
最高1MSps |
|
|
2通道 |
最高700KSps |
|||
|
3通道 |
最高500KSps |
|||
|
4通道 |
最高350KSps |
|||
|
采樣模式 |
按需單點采樣、有限點采樣、連續采樣 |
|||
|
存儲器深度 |
32K字（點）FIFO存儲器 |
|||
|
數據傳輸方式 |
DMA |
|||
|
觸發源 |
軟件強制觸發、DTR數字觸發 |
|||
|
CTR計數器 |
計數器位數 |
32位計數器 |
||
|
計數器功能 |
CI：邊沿計數、頻率測量、周期測量、半周期測量、脈寬測量、雙邊沿間隔測量、線性位置測量、角度位置測量 |
|||
|
CO：脈沖輸出 |
||||
|
DIO |
通道數 |
Port 0 (P0.<0..1>)：2路支持帶緩存DIO
PFI <0..7>/P1<0..7>：8路復用PFI通道 |
||
|
軟件自動校準 |
||||
|
支持多卡同步 |
||||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
