型號 |
DA參數 |
計數器 |
DIO |
|||
|
通道 |
精度 |
速率 |
通道 |
Port0 |
Port1 |
|
|

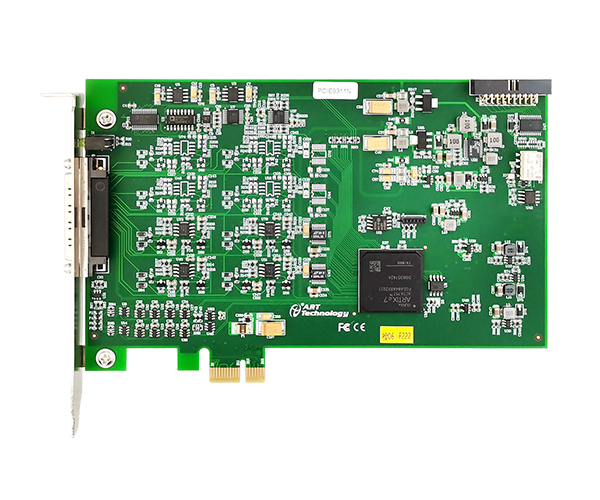

PCIe9310N |
32路 |
16 |
單通道最高1MSps |
2路 |
2路 |
8路PFI |
|
PCIe9311N |
16路 |
16 |
單通道最高1MSps |
2路 |
2路 |
8路PFI |
|
PCIe9312N |
8路 |
16 |
單通道最高1MSps |
1路 |
2路 |
8路PFI |
|
AO模擬量輸出 |
分辨率 |
16位（Bit） |
||
|
輸出方式 |
同步輸出 |
|||
|
輸出范圍 |
±10V |
|||
|
輸出通道 |
32或16或8路（分為組，每4個通道為一組） |
|||
|
轉換速率 |
每組內使能通道數 |
1通道 |
最高1MSps |
|
|
2通道 |
最高700KSps |
|||
|
3通道 |
最高500KSps |
|||
|
4通道 |
最高350KSps |
|||
|
采樣模式 |
按需單點采樣、有限點采樣、連續采樣 |
|||
|
存儲器深度 |
32K字（點）FIFO存儲器 |
|||
|
數據傳輸方式 |
DMA |
|||
|
觸發源 |
軟件強制觸發、DTR數字觸發 |
|||
|
CTR計數器 |
計數器位數 |
32位計數器 |
||
|
計數器功能 |
CI：邊沿計數、頻率測量、周期測量、半周期測量、
脈寬測量、雙邊沿間隔測量、線性位置測量、角度位置測量 |
|||
|
CO：脈沖輸出 |
||||
|
DIO |
通道數 |
Port 0 (P0.<0..1>)：2路支持帶緩存DIO
PFI <0..7>/P1<0..7>：8路復用PFI通道 |
||
|
軟件自動校準 |
||||
|
支持多卡同步 |
||||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

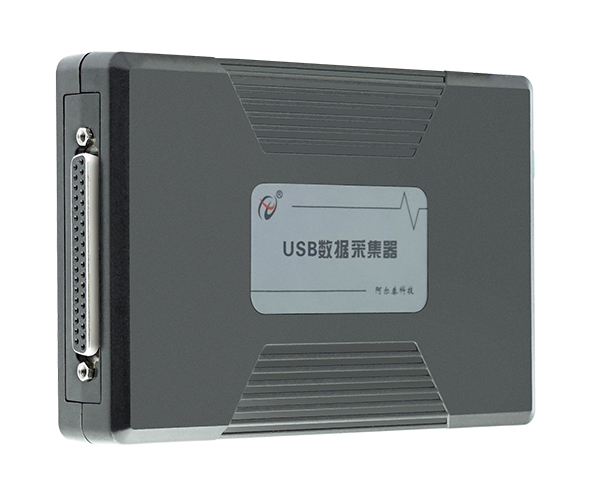

USB總線模擬量輸出卡；該板卡提供8路AO模擬量同步輸出，8路PFI可編程數字信號，1路32位多功能計數器。 與LabVIEW無縫連接，提供圖形化API函數。

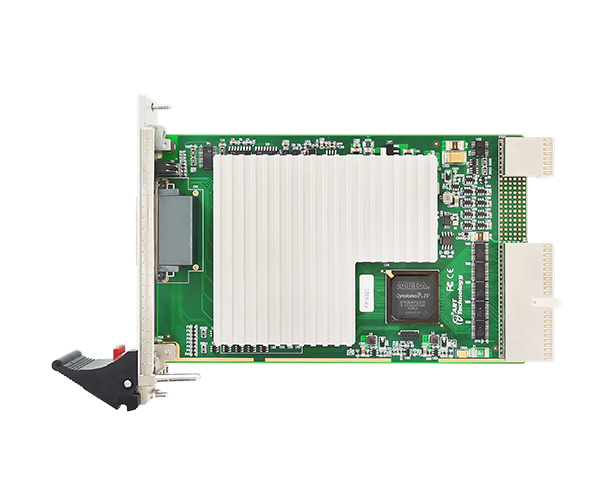

PXI總線的高密度通道多功能數據采集卡；該系列板卡最高提供32通道的模擬量輸入，18bit的ADC分辨率可實現高精度的模擬量信號采集；最大提供32通道模擬量同步輸出，支持電壓、電流兩種形式的信號輸出；8路可編程I/O以及多功能計數器功能。

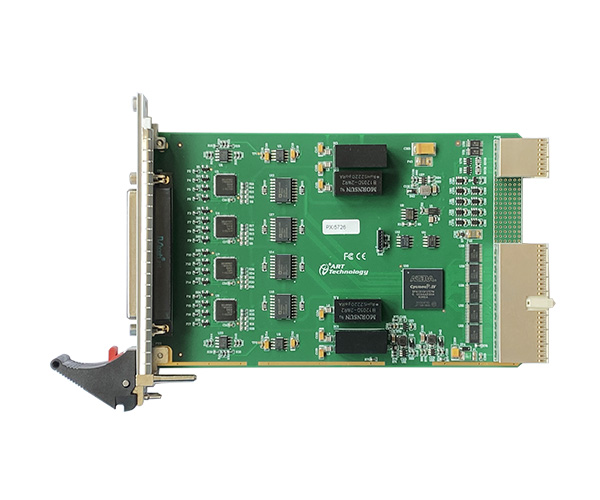

PXI5726(D)是一款隔離模擬量輸出模塊。該模塊提供16通道模擬量同步輸出，16bit分辨率，支持電壓、電流兩種形式的信號輸出，支持靜態和軟件定時的電壓輸出應用，具有數字隔離，單端隔離。與Labview無縫連接，提供圖形化API函數。

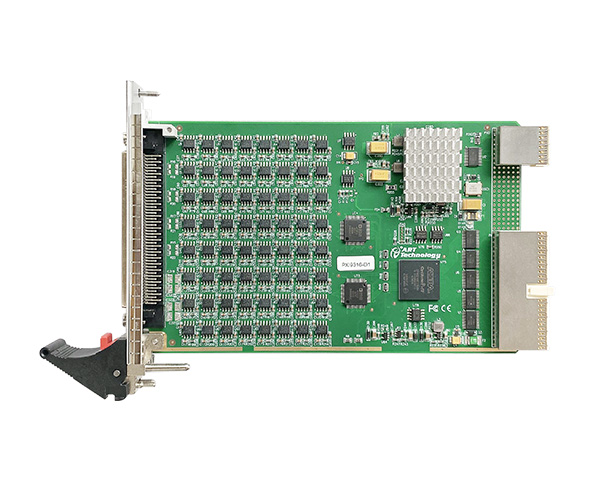

PXI9316系列是基于PXI總線的高密度模擬量輸出卡。該板卡提供64路單端/32路差分模擬量輸出通道，16bit的DAC分辨率可實現高精度的模擬量信號輸出，支持±10V、±15V、±30V、±40V 四種電壓范圍可選型。與Labview無縫連接，提供圖形化API函數。

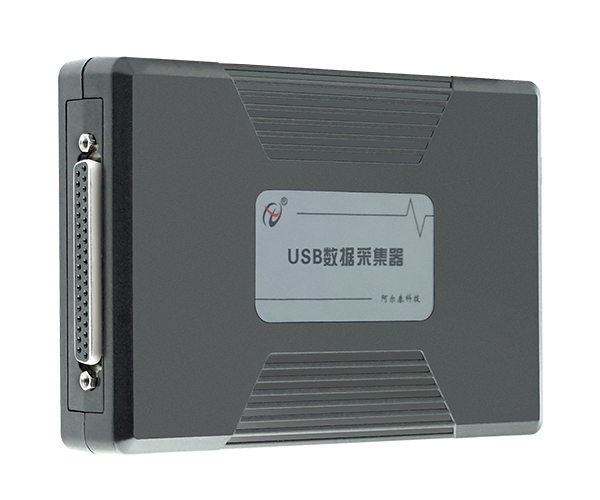

多功能模擬量輸出模塊， 8路模擬量同步輸出，16位DAC分辨率，轉化速率高達2MS/s；支持8路可編程I/O以及1通道多功能計數器。與Labview無縫連接，提供圖形化API函數。

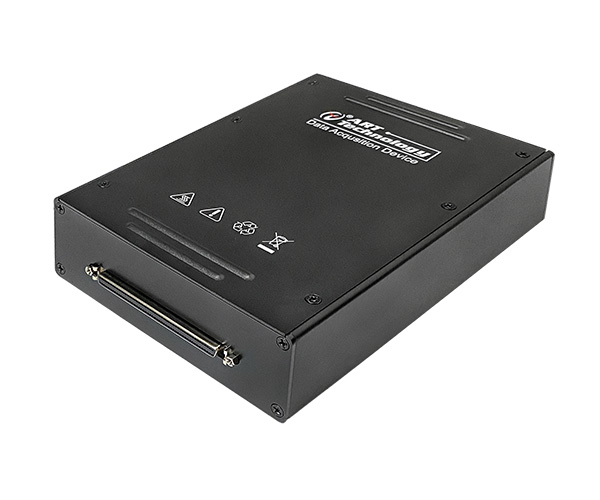

以太網總線模擬量輸出卡，該系列板卡提供64路單端/32路差分模擬量輸出通道，16bit的DAC分辨率可實現高精度的模擬量信號輸出，支持±10V、±15V、±30V、±40V 四種電壓范圍可選型。與Labview無縫連接，提供圖形化API函數。
