背板 |
14個PXI槽：1個PXI系統插槽、1個PXI星型觸發插槽和12個PXI外圍插槽 |
|
支持66MHz PCI 總線時鐘 |
|
|
V(I/O)：+3.3V/+5V（出廠默認為3.3V） |
|
|
輸出接口：PS_ON# PRST# |
|
|
電源 |
1個ATX電源接口，1個PXI 3U電源接口 |
|
電源輸出接口：+3.3V、+5V、+12V、-12V、GND |
|
|
物理特性 |
背板最大功率下的電壓壓降：<20mV |
|
外觀尺寸（mm）：344.73×128.7×3.2（寬度×高度×厚度） |
|
|
阻抗：65ohm ±10%用于跟蹤 |
|
|
操作環境 |
溫度范圍：-25～85℃ |
|
相對濕度：5～95% |
|
|
存儲溫度 |
溫度范圍：-40～85℃ |
|
相對濕度：5～95%，無凝露 |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

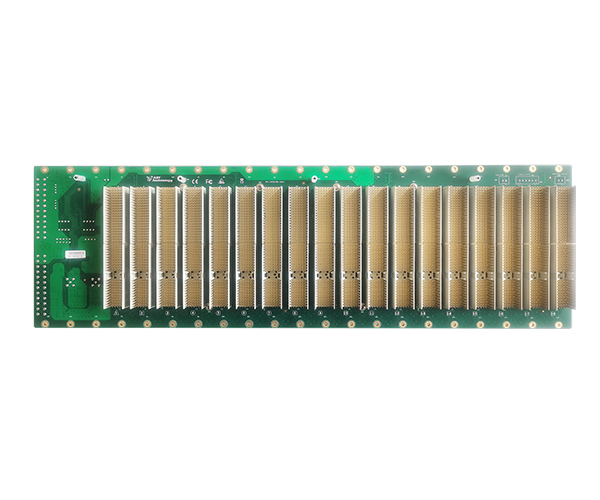

阿爾泰科技PXI-BP3318 是一款3U 高度的18槽PXI背板，1個PXI系統插槽、1個PXI星觸發插槽和16個PXI外圍插槽，支持66MHz PCI 總線時鐘。

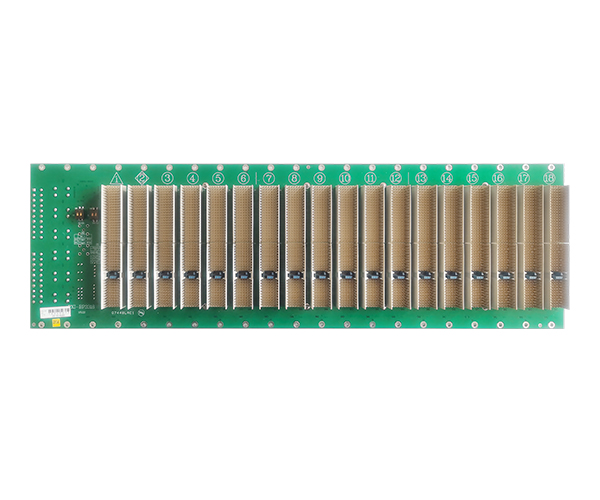

阿爾泰科技PXI-BP3318H 是一款3U 高度的18槽PXI背板，1個PXI系統插槽、1個PXI星觸發插槽和16個PXI外圍插槽，支持66MHz PCI 總線時鐘。PXI-BP3318H帶有調速風扇接口，遠程監控等功能接口。

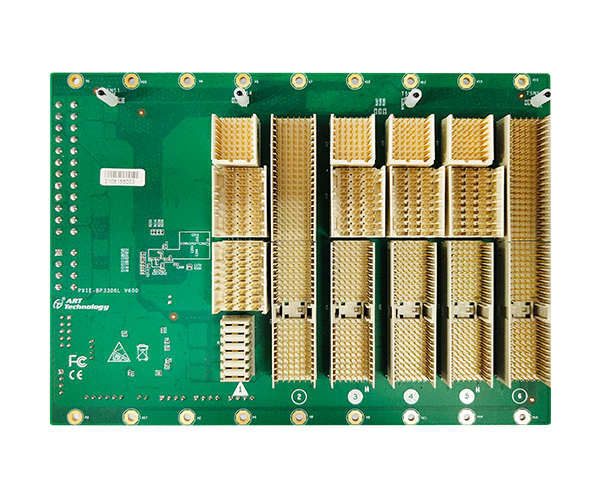

阿爾泰科技PXIe-BP3306L是一款3U 高度的6槽PXIe背板，提供1個系統插槽、3個PXIe混合外設插槽和2個PXI插槽。PXIe-BP3306帶有調速風扇等功能接口。

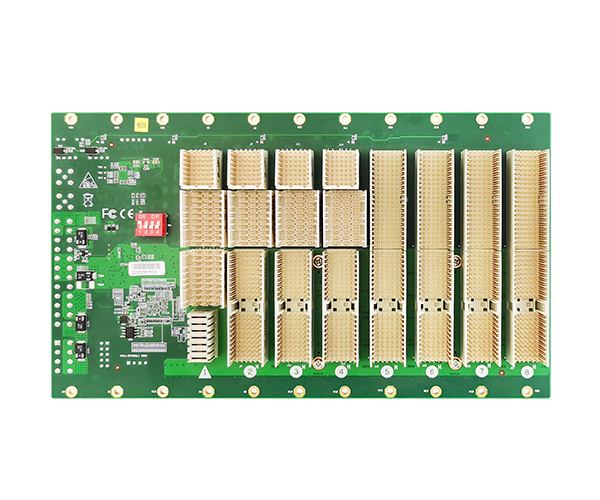

阿爾泰科技PXIe-BP3308E是一款8槽PXI Express背板，符合PXI Express和cPCI Express規范。提供了一個system插槽、7個PXI Express混合外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。
阿爾泰科技PXIe-BP3314是一款14槽PXI Express背板，符合PXI Express和cPCI Express規范。提供了一個system插槽、13個PXI Express混合外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。
阿爾泰科技PXIe-BP3308L1是一款8槽PXI Express背板。提供了一個system插槽、3個PXI Express混合外設插槽，4個CPCI外設插槽。
