產品指標 |
符合PXITM _5 PXI Express硬件規范 REV.10 |
|

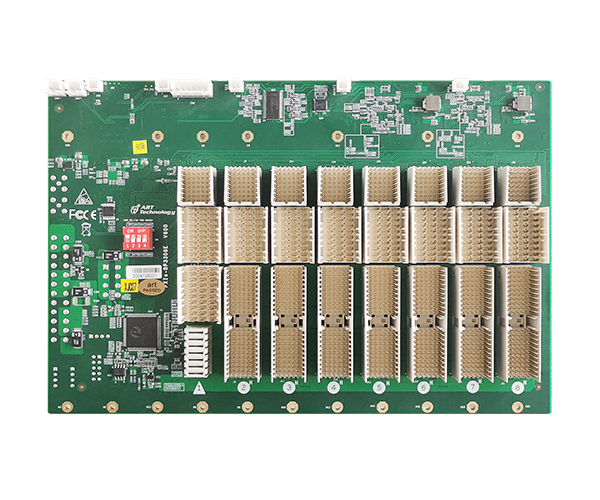

8槽PXI Express背板，1個系統插槽、7個PXIe混合外設插槽 |
|
|
數據吞吐量：系統槽支持4LINK，最大吞吐量為8GB
設備槽支持PCIe x4，最大吞吐量為2GB |
|
|
時鐘：BNC 10MHz時鐘輸入輸出接口，10MHz同步時鐘選擇，支持PXIe_CLK100MHz時鐘，不支持PXIe_SYNC100MHz與PXIe_DSTAR100MHz時鐘 |
|
|
V（I/O）電壓可選為+3.3V 或+5V（默認為+5V） |
|
|
電源連接器：1個ATX24+8電源接口 |
|
|
背板上功率最大的電壓降：<20mV |
|
|
阻抗：65ohm ±10%用于跟蹤 |
|
|
外觀尺寸：227.60×151.25×3.2（寬度×高度×厚度） |
|
|
工作溫度：0℃~+70℃ |
|
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

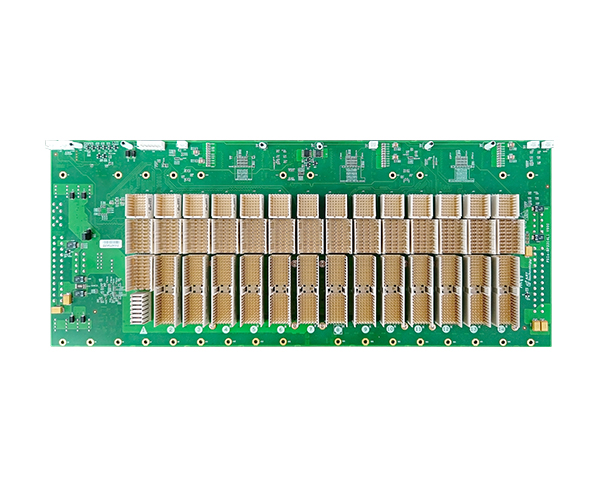

阿爾泰科技PXIe-BP3314是一款14槽PXI Express背板，符合PXI Express和cPCI Express規范。提供了一個system插槽、13個PXI Express混合外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。
阿爾泰科技PXIe-BP3308L1是一款8槽PXI Express背板。提供了一個system插槽、3個PXI Express混合外設插槽，4個CPCI外設插槽。
PXIe-BP3309GN3H背板符合PXI Express和cPCI Express規范，提供了1個system插槽、4個混合設備插槽以及4個PXI Express設備插槽。PXIe-BP3309GN3H系統帶寬最大可支持16GB/s，外設槽每槽最大可支持8GB/s的帶寬。
阿爾泰科技PXIe-BP3318G3是一款18槽GEN3.0 PXI Express背板，符合PXI Express和cPCI Express規范。提供了一個system插槽、1個PXIe_Timing槽、16個PXI Express混合外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。
阿爾泰科技PXIe-BP3314L1是一款14槽PXI Express背板，符合PXI Express和cPCI Express規范。提供了一個system插槽、13個PXI Express混合外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。
阿爾泰科技PXIe-BP3306GN3H是一款6槽GEN3.0 PXI Express背板，符合PXI Express和CPCI Express規范。提供了1個system插槽、5個PXI Express混合外設插槽，以滿足用戶更高帶寬的多樣測控應用需求。
