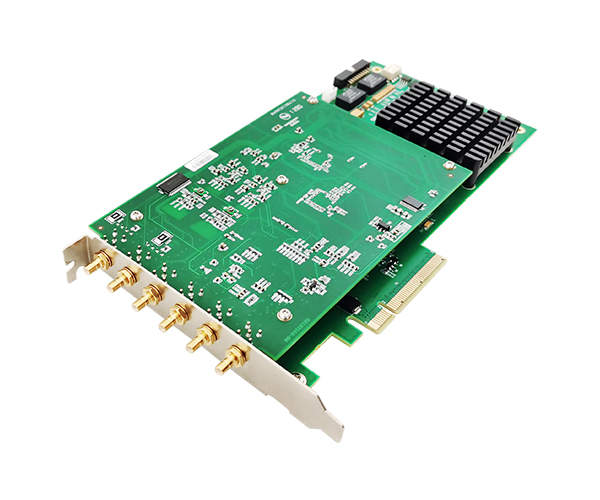

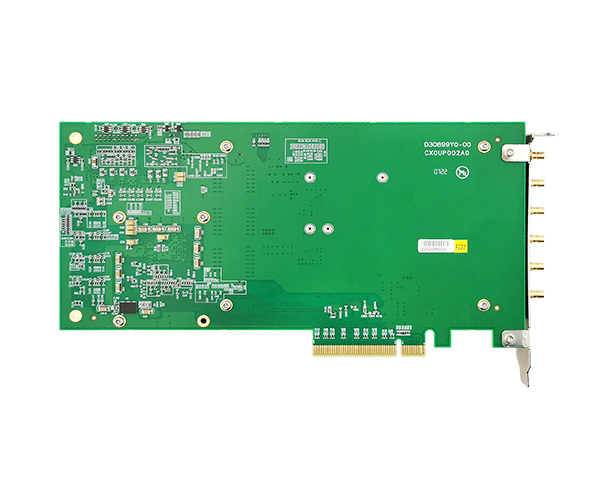

產品特點 |
PCI Express2.0 ×8 接口 |
|
|
板載2GB內存 |
||
|
SMB-1路外部時鐘輸入接口，SMB-1路時鐘輸出接口 |
||
|
SMB-1路外部數字觸發信號輸入接口，SMB-1路觸發信號輸出接口 |
||
|
全自動校準 |
||
|
支持連續采樣和有限點采樣 |
||
|
通過系統同步觸發總線接口實現多模塊之間同步 |
||
|
AI模擬量輸入 |
通道數 |
2通道 |
|
ADC分辨率 |
12Bit（PCIe8912A）/14Bit（PCIe8914A） |
|
|
輸入量程 |
±1V |
|
|
輸入阻抗 |
50? |
|
|
耦合方式 |
直流耦合、交流耦合（可程控配置） |
|
|
模擬帶寬(-3dB典型值) |
300MHz |
|
|
觸發源 |
軟件觸發、模擬觸發、數字信號觸發、同步信號觸發 |
|
|
觸發模式 |
后觸發、硬件延時觸發 |
|
|
數據存儲 |
可搭配PCIe-SSDM2X存儲模塊實現高達1000MB/s實時數據流盤 |
|
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

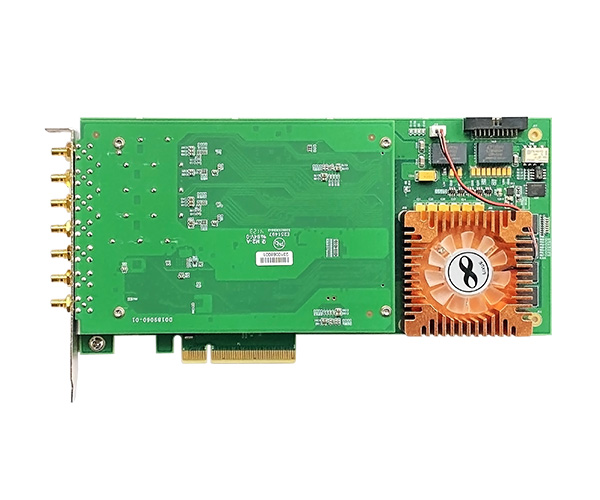

250MS/s采樣率，16位 2通道同步采樣數字化儀，帶寬250MHz，±1V量程。與Labview無縫連接，提供圖形化API函數。

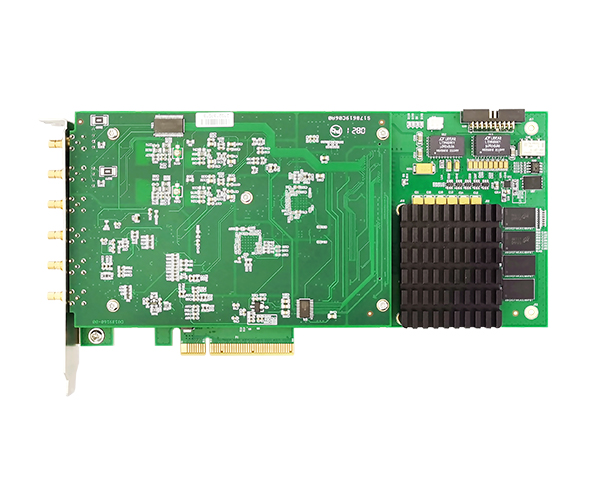

PCIe8910A是2通道8位3GS/s采樣數字化儀，模塊觸發方式靈活，可設置內部、外部、通道或系統同步等觸發采集，通道多級獨立增益控制，超大范圍電壓偏置等，配合主機和驅動軟件驅動，模塊能方便地捕捉和分析瞬態信號、帶寬模擬信號。
2通道8位2GS/s采樣數字化儀，模塊觸發方式靈活，可設置內部、外部、通道或系統同步等觸發采集，每通道采樣速率為1GS/s，雙通道交織采樣達2GS/s，模擬信號處理可選擇1~2個通道，輸入阻抗50Ω/1MΩ，耦合方式DC/AC，通道多級獨立增益控制，超大范圍電壓偏置等，配合主機和驅動軟件驅動，模塊能方便地捕捉和分析瞬態信號、帶寬模擬信號。配備了容量高達2GB的板載內存。

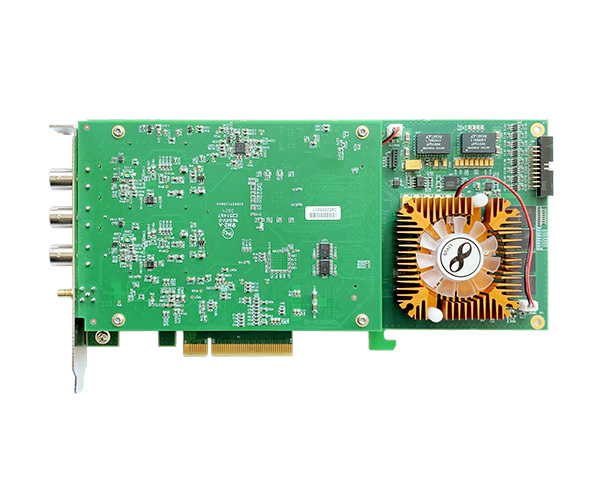

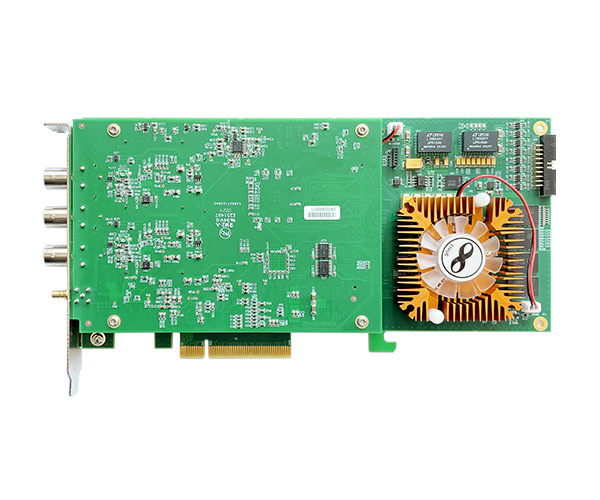

4通道1GS/s采樣率的數字化儀，專為輸入信號高達400MHz的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為±1V或者±5V。
中頻信號采集卡，提供4路250MS/s采樣率模擬量輸入通道，16Bit ADC分辨率，±1V采樣范圍，支持內參考、外參考、外時鐘三種時鐘模式選配，配備了容量高達2GB 64位DDR3 SDRAM大容量緩存，是中頻信號采集、雷達、復雜電磁環境、及無線頻譜應用領域進行信號采集和分析的理想選擇。

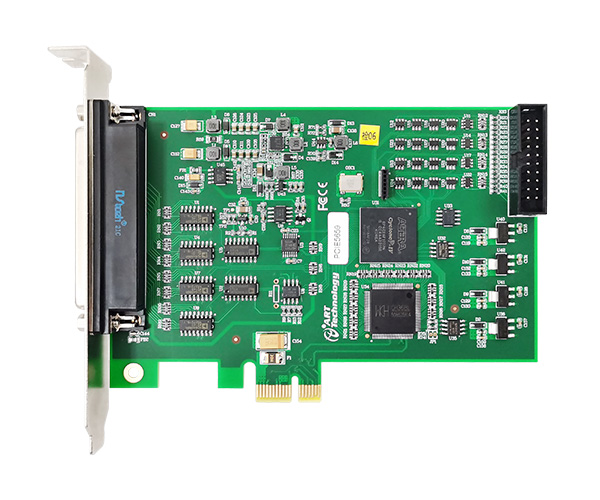

PCIe總線異步采集卡，12bit，32路模擬量輸入通道，最大采樣速率為100Ksps；16路PFI通道作為靜態數字量輸入/輸出。與Labview無縫連接，提供圖形化API函數。
