型號 |
AI模擬量輸入 |
|||
|
通道配置 |
耦合方式
(程控選擇) |
采樣范圍 |
IEPE
功能 |
|
|
USB8860 |
差分 |
DC |
±10V、±5V、±2V、±1V |
× |
|
USB8862 |
偽差分 (50Ω) |
DC/ AC |
±10V、±5V、±2V、±1V |
√ |
|
USB8865 |
差分 |
DC |
±10V、±1V、±100mV |
× |
|
USB8867 |
偽差分 (50Ω) |
DC/ AC |
±10V、±1V、±100mV |
√ |
|
AI模擬量輸入 |
通道數量 |
8通道 |
||
|
分辨率 |
24 bit |
|||
|
采樣速率 |
4 Hz ~ 256 KHz |
|||
|
數據傳輸 |
直接內存訪問 (DMA)，編程 I/O |
|||
|
增益誤差 |
±10V：0.008% |
Typ @ 25℃ |
||
|
±5V： 0.01% |
||||
|
±2V： 0.025% |
||||
|
±1V： 0.05% |
||||
|
±100mV：0.02% |
||||
|
偏移誤差 |
1mV Typ @ 25℃ |
|||
|
CMRR |
80dB |
|||
|
校準方式 |
軟件自動校準 |
|||
|
采集模式 |
按需單點采樣、有限點采樣、連續采樣 |
|||
|
存儲器深度 |
4K點FIFO |
|||
|
觸發模式 |
開始觸發、參考觸發、暫停觸發 |
|||
|
觸發源 |
模擬觸發、數字觸發 |
|||
|
輸入阻抗 |
1GΩ |
|||
|
壓電集成電路（IEPE） |
電流輸出 |
4mA ±10% |
||
|
激勵電壓 |
24V |
|||
|
DIO數字量
輸入輸出 |
通道數 |
16Line |
||
|
電氣標準 |
TTL兼容 |
|||
|
配置方式 |
程控I/O方向與狀態 |
|||
|
采樣方式 |
僅支持軟件（按需）單點采樣 |
|||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
8通道，24bit分辨率，采樣速率高達256KS/s的同步模擬輸入；16路DIO（8路復用PFI）。與Labview無縫連接，提供圖形化API函數。
8通道，24bit分辨率，采樣速率高達256KS/s的同步模擬輸入；16路DIO（8路復用PFI）。與Labview無縫連接，提供圖形化API函數。

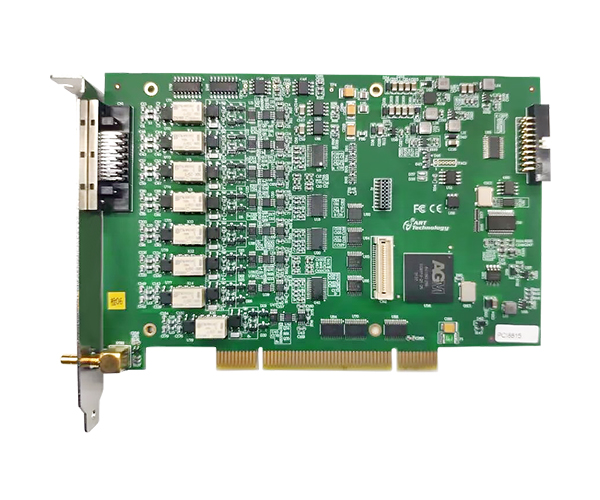

動態信號采集卡，16路同步模擬輸入通道，24bit分辨率，采樣速率高達256KS/s；并且每通道集成了獨立的IEPE激勵源，可實現加速度傳感器及麥克風等相關的信號調理；與Labview無縫連接，提供圖形化API函數。
動態信號采集卡，16路同步模擬輸入通道，24bit分辨率，采樣速率高達256KS/s；并且每通道集成了獨立的IEPE激勵源，可實現加速度傳感器及麥克風等相關的信號調理；與Labview無縫連接，提供圖形化API函數。
動態信號采集卡，8路同步模擬輸入通道，24bit分辨率，采樣速率最高102.4Ksps；每通道集成獨立的IEPE激勵源，可實現加速度傳感器及麥克風等相關的信號調理。
動態信號采集卡，16路同步模擬輸入通道，24bit分辨率，采樣速率最高102.4Ksps；每通道集成獨立的IEPE激勵源，可實現加速度傳感器及麥克風等相關的信號調理。
