總線 |
型號 |
AD |
DA |
CTR |
DIO |
||||
|
PXIe |

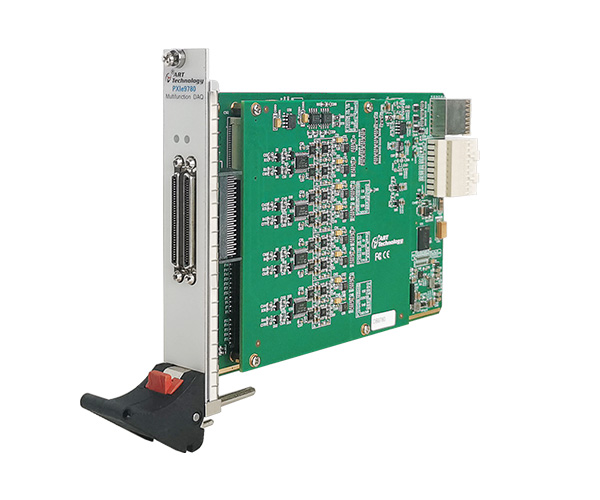

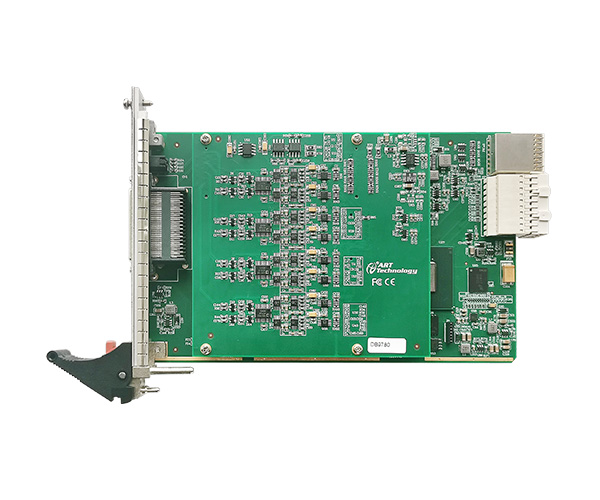

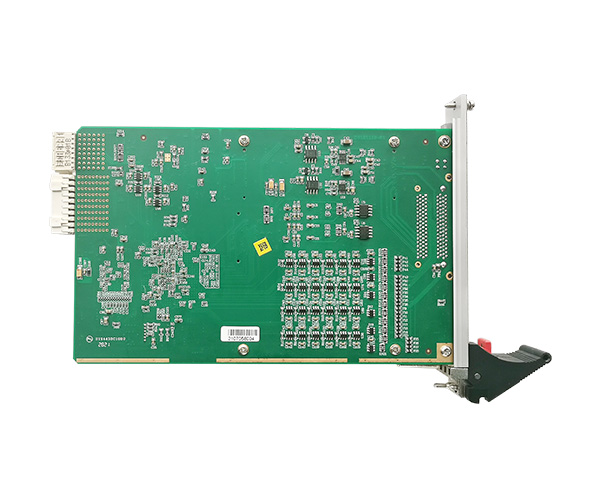

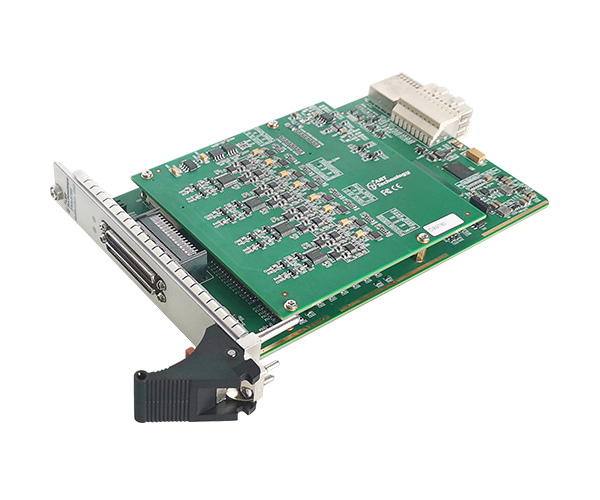

PXIe9780 |
16路 |
16bit |
2MS/s |
4路 |
16bit |
2MS/s |
2路 |
32路P0，8路P1，8路P2 |
|
PXIe9780A |
16路 |
16bit |
1MS/s |
4路 |
16bit |
1MS/s |
2路 |
32路P0，8路P1，8路P2 |
|
|
PXIe9780B |
16路 |
16bit |
500KS/s |
4路 |
16bit |
500KS/s |
2路 |
32路P0，8路P1，8路P2 |
|
|
PXIe9782 |
16路 |
18bit |
2MS/s |
4路 |
16bit |
2MS/s |
2路 |
32路P0，8路P1，8路P2 |
|
|
PXIe9782A |
16路 |
18bit |
1MS/s |
4路 |
16bit |
1MS/s |
2路 |
32路P0，8路P1，8路P2 |
|
|
PXIe9782B |
16路 |
18bit |
500KS/s |
4路 |
16bit |
500KS/s |
2路 |
32路P0，8路P1，8路P2 |
|
|
AI模擬量輸入 |
采樣范圍 |
±10V、±5V、±2V、±1V |
|
采集方式 |
同步采集 |
|
|
采集模式 |
按需單點采樣、有限點采樣、連續采樣 |
|
|
存儲器深度 |
16K字（點）FIFO |
|
|
觸發類型 |
軟件強制觸發、模擬量觸發、數字量觸發 |
|
|
AO模擬量輸出 |
采樣范圍 |
±10V |
|
通道輸出模式 |
同步輸出 |
|
|
生成模式 |
單點（按需）生成、有限點生成、連續生成 |
|
|
存儲器深度 |
16K字（點）FIFO |
|
|
觸發類型 |
軟件強制觸發、模擬量觸發、數字量觸發 |
|
|
CTR計數器 |
計數器位數 |
32位 |
|
電氣標準 |
TTL電平 |
|
|
計數器功能 |
CI：邊沿計數、頻率測量、周期測量、半周期測量、脈寬測 量、雙邊沿間隔測量、線性位置測量、角度位置測量 |
|
|
CO：脈沖輸出 |
||
|
采樣方式 |
CI：按需單點采樣、有限點采樣、連續采樣 |
|
|
CO：按需單點采樣、有限點采樣、連續采樣 |
||
|
DI/O |
通道數 |
32路支持帶緩存DIO：P0.<0..31>；
16路PFI：PFI<0..7>/P1 ，PFI<8..15>/P2。 |
|
配置方式 |
程控I/O方向與狀態 |
|
|
DIO存儲器深度 |
2K點FIFO |
|
|
軟件自動校準 |
||
|
支持多卡同步 |
||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
多功能數據采集卡；該系列板卡最高提供64路模擬量輸入，2MSps最大采樣速率；4/2/0通道模擬量同步輸出；8路帶緩沖數字I/O；16/8路可編程I/O；2/1通道多功能計數器。
多功能數據采集卡；該系列板卡最高提供64路模擬量輸入，1MSps最大采樣速率；4/2/0通道模擬量同步輸出；8路帶緩沖數字I/O；16/8路可編程I/O；2/1通道多功能計數器。
多功能數據采集卡；該系列板卡最高提供64路模擬量輸入，500KSps最大采樣速率；4/2/0通道模擬量同步輸出；8路帶緩沖數字I/O；16/8路可編程I/O；2/1通道多功能計數器。
多功能數據采集卡；該系列板卡最高提供 64 RSE / NRSE通道或32通道DIFF模擬量輸入；4通道模擬量同步輸出；8路帶緩沖數字I/O；16/8路可編程I/O及2通道多功能計數器。
PXIe總線多功能同步數據采集卡；提供32路差分模式同步采樣模擬輸入通道，16bit，500KS/s采樣速率；2路模擬量同步輸出通道，16bit，2MS/s采樣速率；8路帶緩沖數字I/O，16路可編程I/O及2通道多功能計數器。
