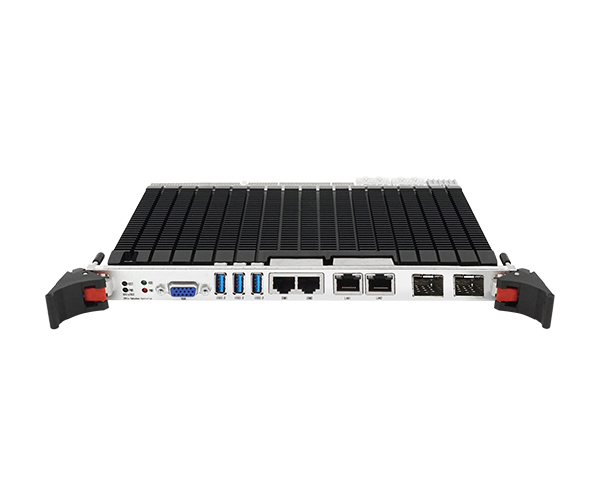

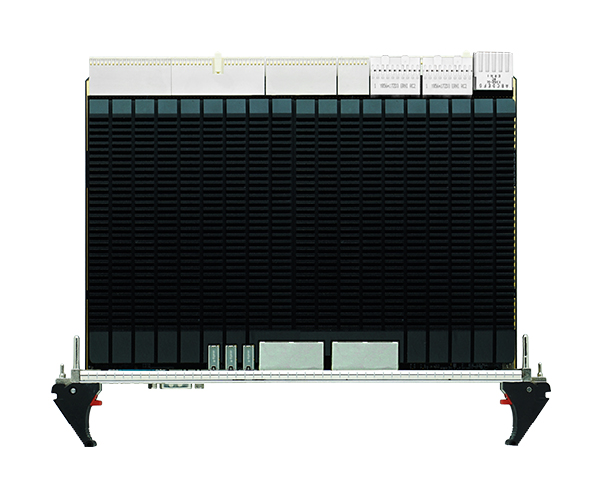

該主板還提供豐富 I/O接口。前面板包含一個VGA顯示接口、三個USB 3.0接口、兩個國產的千兆以太網口,兩路光口和兩路多功能串口,兩路CAN口(與串口R422引腳復用)。后面板提供一個HDMI顯示接口、一個USB 3.0、三個USB 2.0、兩路SATA接口、一路HDMI顯示、一路Line IN、一路Line OUT、一路Mic IN、兩路TTL串口、一路TTL CAN口。操作系統可選預裝Linux開源操作系統,如Debian 9和CentOS 7.5等,也可選獨有的國產銀河麒麟操作系統。
|
處理器 |
飛騰 FT -2000/4 四核高性能處理器,主頻 2.6GHz |
|
PXI Express
鏈路能力 |
2-Link/4-Link
2-Link:PCI Express配置為1x8+1x16
4-Link:PCI Express配置為4x4 |
|
內存 |
板載8GB DDR4顆粒 |
|
顯示接口 |
1xVGA(前面板輸出與后I/O輸出可切換)
1xHDMI(后I/O輸出) |
|
串口 |
2路RS232/485/422(前面板輸出)
2路TTL(1路為全功能串口,后I/O輸出) |
|
網口 |
2路國產10/100/1000 BASE-T(前面板輸出)
2路i210 10/100/1000 BASE-T(后I/O輸出) |
|
光口 |
2路(前面板輸出,只使用于0~70℃) |
|
音頻 |
1xLine in/1xLine Out/1xMic IN(后I/O輸出) |
|
SATA接口 |
3路(后I/O J3輸出) |
|
USB |
3xUSB3.0(前面板輸出)
1xUSB3.0+3xUSB2.0(后I/O輸出) |
|
CAN口 |
2路前面板輸出 ( 與串口R422模式復用引腳,不可軟件配置,
出廠默認配置RS422模式 )
1路TTL(后I/O輸出) |
|
存儲 |
2.5寸500GB HDD |
|
電池 |
3.3V引線電池 |
|
供電 |
12V與5V |
|
系統功耗 |
系統功耗 25W/12V |
|
機械尺寸 |
6U 1槽寬 CompactPCI Express標準
最大外形尺寸:20×261.8×213.2mm(W×H×D) |
|
工作溫度 |
-20~70℃ |
|
存儲溫度 |
-40℃~80℃ |
|
相對濕度 |
5%~95%,無凝霜 |
|
操作系統 |
可選預裝 Linux 開源操作系統(Debian 9/CentOS 7.5),
可選預裝銀河麒麟操作系統
桌面版/服務器版(試用版/正式版) |
1. 產品光盤:1張
2. 保修卡:1張
3. 合格證:1張

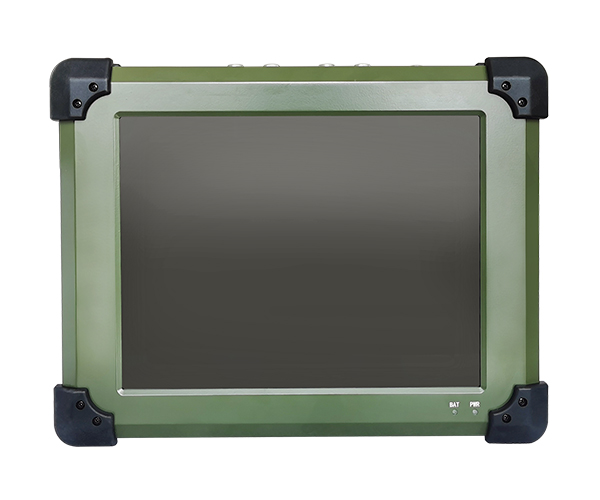

HMI10E1 是一款采用龍芯2K1000 雙核處理器,主頻1.0GHz,板載國產4GB DDR3 內存顆粒,配置10.4"液晶屏及電容觸摸屏的加固平板電腦。 機殼采用全鋁設計,提升產品的抗震性,同時有效的控制因現場飛濺的水滴進入主機,影響設備正常工作;整機采用機殼散熱,實現無風扇散熱設計;同時滿足IP65防護等級。該產品國產化率高達95%,滿足寬溫工作需求,適用與軍工領域,例如艦載測試平臺,機載設備等特殊的軍用科研領域。

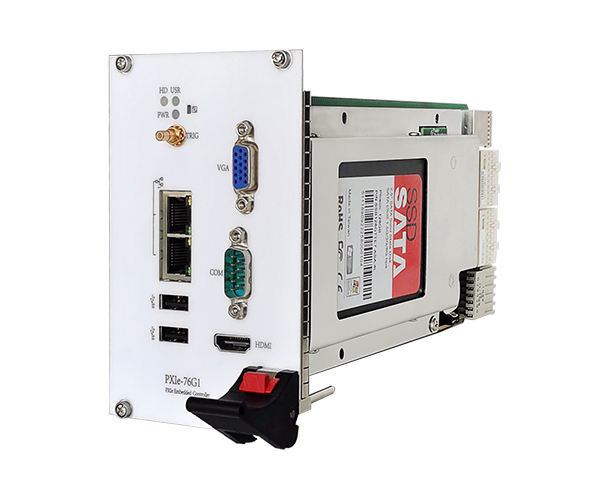

PXIe-76G1是阿爾泰科技專為PXI Express的混合測試系統設計的3U PXIe國產控制器,采用龍芯LS3A4000四核處理器,搭載龍芯自主橋片7A1000。板載8GB DDR4內存,實現大數據量存儲。PXIe-76G1控制器提供豐富靈活的I/O接口,包含一路VGA和一路HDMI顯示接口,適用于常規顯示器;還提供兩路USB接口,一路標準DB9接口,兩路國產千兆以太網口;還包含觸發I/O,前面板的SMB連接器,可用于PXI觸發總線的發送和外部觸發信號的接收。操作系統可選預裝國產銀河麒麟操作系統。
CPCIe-76F1系列產品是阿爾泰科技自主設計研發的一款3UCompact PCI Express標準主板,搭載FT-D2000/8@2.0GHz處理器,板載16G DDR4內存顆粒。CPCIe-76F1系列控制器還提供豐富I/O接口,使得系統擴展、安裝與維護更輕松,符合多樣化嵌入式應用要求。產品設計經過嚴格測試,能長時間穩定可靠的工作,可廣泛應用于工業自動化控制、軍用計算機領域等。

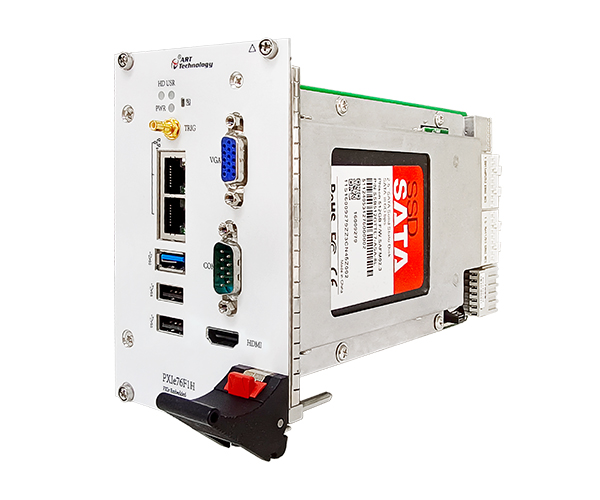

PXIe-76F1H是阿爾泰科技專為PXI Express的混合測試系統設計的3U PXIe國產控制器,采用國產飛騰騰銳FT-D2000/8處理器,搭配X100橋片的一款國產化控制器。PXIe76F1H控制器還提供豐富靈活的I/O接口,包含一路VGA和一路HDMI顯示接口,適用于常規顯示器;三路USB接口可以連接其他外部設備或者USB接口的儀器;兩路國產千兆以太網口;還包含一路觸發I/O,前面板的SMB連接器,可用于PXI觸發總線的發送和外部觸發信號的接收,操作系統預裝國產銀河麒麟操作系統。

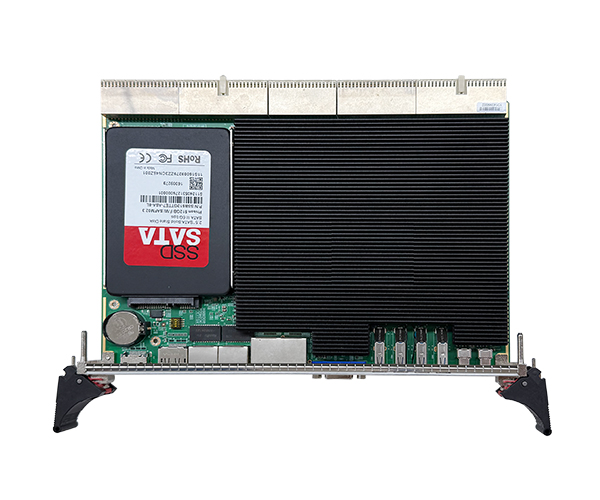

CPCI-79F1是阿爾泰科技自主設計研發的一款6U Compact PCI Express 標準控制器,搭載飛騰FT-D2000/8處理器,搭配X100橋片實現的一款國產化控制器。CPCI-79F1控制器還提供豐富I/O接口,使得系統擴展、安裝與維護更輕松,符合多樣化嵌入式應用要求。產品設計經過嚴格測試,能長時間穩定可靠的工作,可廣泛應用于工業自動化控制、軍用計算機領域等。
