模擬量輸入 |
|
|
輸入通道 |
3路電流通道、3路電壓通道 |
|
輸入類型 |
電壓輸入，電流輸入 |
|
電壓量程（有效值） |
默認400V（可定制，最大500V） |
|
電流量程（有效值） |
外置互感器：默認5A（可定制1A、5A、10A、20A、30A、50A、60A、80A、
100A、120A、150A、200A） |
|
輸出參數 |
相電壓、相電流、線電壓、有功功率、無功功率、視在功率、功率因數、總電度、
正向有功電度、正向無功電度、輸入頻率、 三相總有功功率、三相總無功功率、
三相總視在功率、三相總功率因數、三相總正相有功電度、三相總正相無功電度、
三相總功率因數、濕度（僅T模塊支持）、溫度（僅T模塊支持） |
|
采集信號 |
采集信號為電網標準交流信號，頻率不超過65Hz |
|
采樣速率 |
電壓、電流每400ms采集1次，
功率、電度每300ms采集1次 |
|
分辨率 |
16位 |
|
采集精度 |
±2‰ |
|
電流互感器 |
電流互感器，見1.6互感器說明 |
|
能量 |
帶能量存儲功能 |
|
二次互感 |
帶二次互感功能 |
|
隔離電壓 |
2500VRMS(浪涌保護電壓) |
|
數字量輸入 |
|
|
輸入通道 |
1路TTL輸入 |
|
輸入通道電壓 |
邏輯電平0：0~+1V（最大）
邏輯電平1：+3V～+5V |
|
數字量輸出 |
|
|
通道數量 |
2路單端數字量輸出 |
|
數字量輸出 |
集電極開路輸出
最大負載電壓30V，每通道最大負載電流100mA |
|
其他 |
|
|
通訊接口 |
RS485/RS232可選，默認485 |
|
波特率 |
1200~115200bps |
|
數據傳輸速率 |
<10Hz |
|
看門狗 |
內置看門狗 |
|
供電電壓 |
+10V～30VDC |
|
電源保護 |
電源反向保護 |
|
功耗 |
額定值0.75W @ 24VDC |
|
操作溫度 |
-10℃～＋70℃ |
|
存儲溫度 |
-40℃～＋80℃ |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
4. 外置互感器（選配）：3個

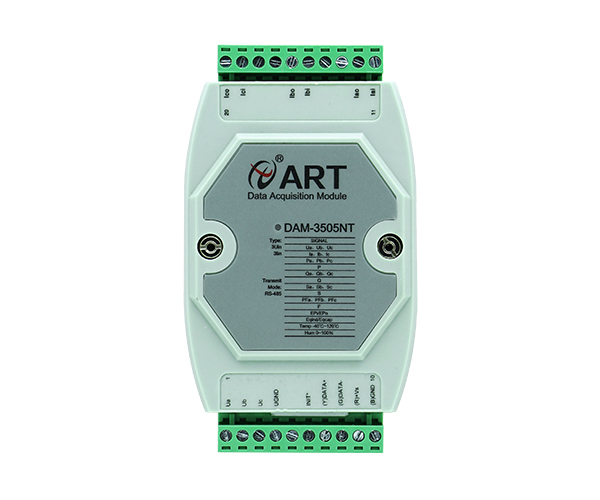

DAM-3505N(T)為三相全參數交流電量采集模塊，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。
DAM-397C為多功能模塊，帶有4路12位單端模擬量輸入，4路繼電器輸出，4路隔離數字量輸入，RS485通訊接口，帶有標準ModbusRTU協議。
DAM-3503N(T)為三相四線制全參數交流電量采集模塊 ，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。
DAM-3501N（T）為單相智能交流電量采集模塊，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。
DAM-3502N（T）為單相智能交流電量采集模塊，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。DAM-3502N/NT模塊內部寄存器排列和DAM-3502/T模塊不同，更適合于PLC、組態軟件系統。
DAM-3523為3路交流電流采集模塊，RS485通訊接口，帶有標準ModbusRTU協議。配備良好的人機交互界面，使用方便，性能穩定。
