模擬量輸入 |
|
|
輸入通道 |
2路差分模擬量輸入 |
|
輸入類型 |
電壓輸入,電流輸入 |
|
采集量程 |
默認出廠值±2.5V
±15 mV,±50 mV,±100 mV,±500 mV,±1V,±2.5V,±20mA |
|
采樣速率注1 |
單通道10sps注2 |
|
分辨率 |
16位 |
|
采集精度 |
±1‰ |
|
輸入阻抗 |
電壓量程:20MΩ 電流量程:121Ω |
|
量程配置 |
每通道可獨立配置量程 |
|
隔離電壓 |
3000VDC |
|
模擬量輸出 |
|
|
輸出通道 |
1通道 |
|
輸出范圍 |
0~10V |
|
最大輸出負載 |
40mA/250Ω |
|
輸出阻抗 |
12Ω |
|
隔離電壓 |
3000VDC |
|
數字量輸入 |
|
|
輸出通道 |
1通道 |
|
輸出電壓 |
邏輯0:0~+1V
邏輯1:+3.5~30V |
|
數字量輸出 |
|
|
輸出通道 |
4路集電極開路輸出 |
|
最大負載 |
30V,30mA |
|
其他 |
|
|
通訊接口 |
RS485 |
|
波特率 |
1200~115200bps |
|
通訊速率 |
<10Hz |
|
看門狗 |
軟件看門狗 |
|
供電電壓 |
+10V~30VDC |
|
電源保護 |
電源反向保護 |
|
功耗 |
額定值1.5W @ 24VDC |
|
操作溫度 |
-10℃~+70℃ |
|
存儲溫度 |
-40℃~+80℃ |
1. 產品光盤:1張
2. 保修卡:1張
3. 合格證:1張

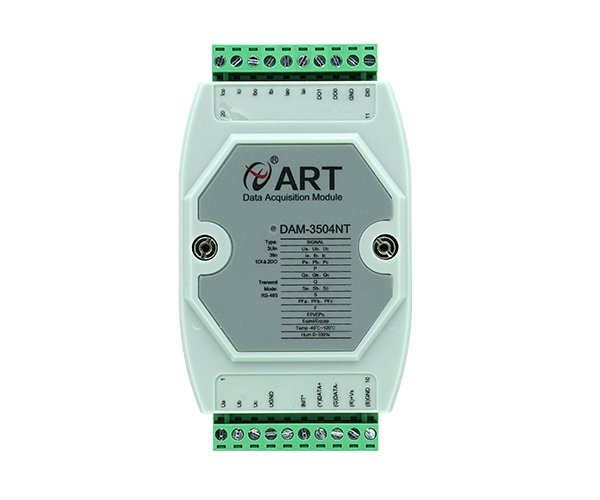

DAM-3504N(T)為三相多功能交流電量采集模塊,可內置互感器,也可外置互感器,帶有1路數字量輸入、2路數字量輸出,RS485通訊接口,帶有標準ModbusRTU協議。配備良好的人機交互界面,使用方便,性能穩定。
