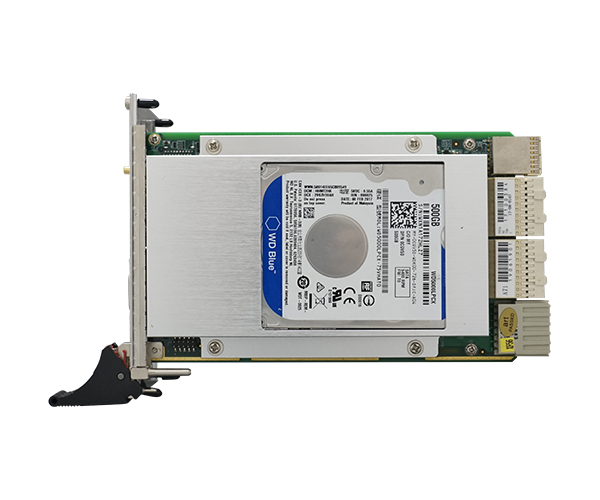

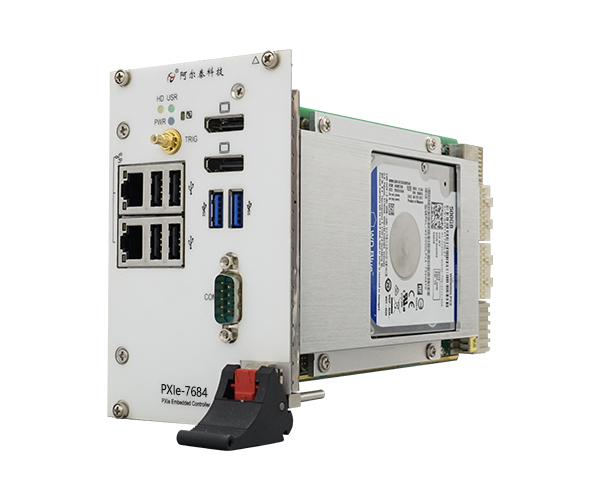

PXIe-7684是阿爾泰科技專為PXI-express的混合測試系統設計的3U PXIe控制器，采用Intel® Core™i7 第四代高性能處理器，內存可支持高達16G DDR3L。PXIe-7684可支持兩路x8的PXI Express鏈路，從而可以提供高達8GB/S的系統帶寬。PXIe-7684 還提供豐富靈活的 I/O接口，包括兩個DisplayPort 接口，可同時連接兩個顯示器。兩個USB3.0接口，可以連接高速的外部設備，兩個千兆以太網口，四個USB2.0接口可以連接其他外部設備或者USB接口的儀器。產品設計經過嚴格測試已成熟應用，能長時間穩定可靠地工作，可廣泛應用于工業自動化控制，軍用計算機領域。
|
|
CPU
|
Intel® Core™i7-4700EQ 2.4 GHz 2.4 GHz四核高性能處理器
|
|
芯片組
|
Intel® QM87 Express 芯片組
|
|
內存
|
支持高達16GB SO-DIMM 內存，支持雙通道DDR3L SDRAM 1333/1600MHZ 內存
|
|
顯示接口
|
DP接口
|
3840×2160@60HZ
DisplayPort 適配器可轉其他標準接口，支持的分辨率與所選擇的適配器有關
|
|
存儲設備
|
SATA接口
|
500 GB（默認）HDD或更大 或 240 GB SSD或更大（可選），支持AHCI模式
|
|
I/O接口
|
USB2.0
|
4個USB2.0
|
|
USB3.0
|
2個USB3.0
|
|
以太網
|
2個千兆以太網口，兩個RJ-45接口，在前面板上帶速度/鏈接/狀態LED指示燈
|
|
觸發I/O
|
前面板提供SMB連接器，
用于PXI觸發總線發送/接收外部觸發信號
|
|
產品特點
|
系統帶寬
|
系統帶寬支持高達 8 GB/s
|
|
鏈路能力
|
PXI Express Gen2鏈路能力：
2Link x8
|
|
應用環境
與
機械尺寸
|
工作溫度
|
0~50℃（使用機械硬盤時）
-20~55℃（使用固態硬盤時）
|
|
存儲溫度
|
-45-85℃
|
|
相對濕度
|
5%-95%，非冷凝
|
|
尺寸
|
3U/4槽PXI/CompactPCI標準
|
|
所需插槽
|
1個系統槽+3個控制器擴展槽
|
|
重量
|
約1Kg
|
|
系統功耗
|
50W
|
|
操作系統
|
Win7/Win8/Win10/ Linux
|
