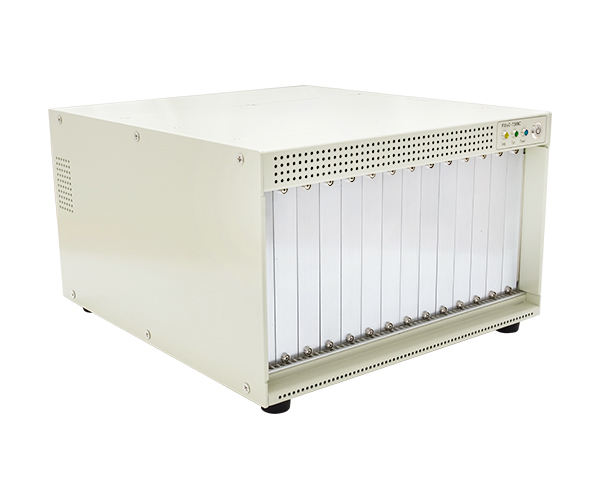

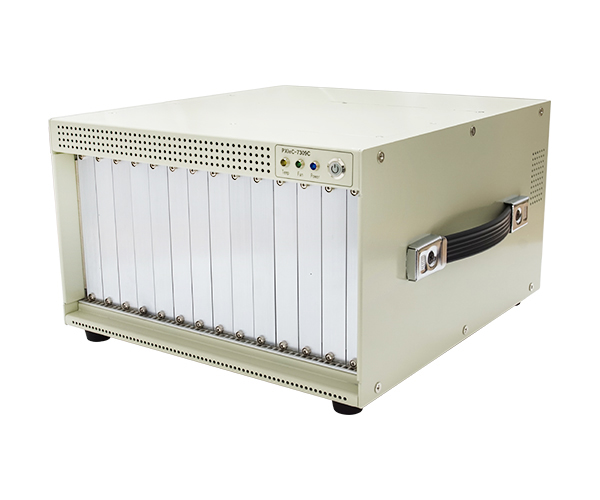

PXIeC-7309是一款9槽PXI Express機箱，兼容PXI Express和CPCI Express規范，提供1個系統定時插槽，并為需要更高帶寬的多種測試和測量應用提供了6個混合外設插槽。混合外設插槽內可以安裝CompactPCI、PXI、CompactPCI Express和PXI Express模塊，從而提供了更大的靈活性。

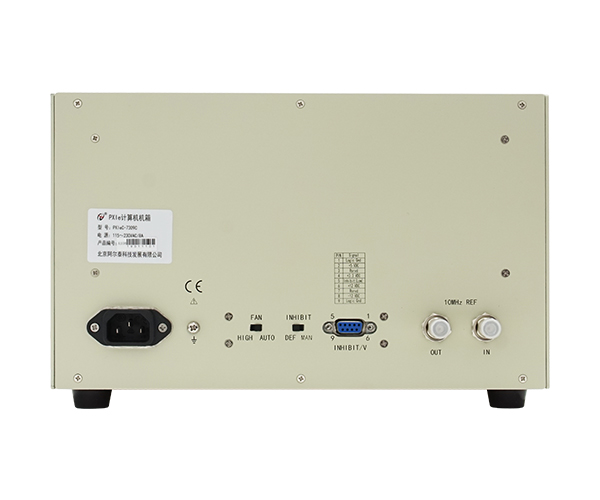

PXIeC-7309內置Four-Link的PXI Express背板，系統帶寬支持高達8GB/s，hybrid設備槽2/3及system timing槽具有2GB/s的帶寬，hybrid設備槽4/6/7/8有帶寬500MB/s的帶寬。采用了智能系統監控控制器，可以監控全部機箱狀態（包括風扇轉速、系統電壓和內部溫度等）；配有工業級交流電源，可在55℃以下輸出400W的功率，并且通過機箱背部的2個120mm冷卻風扇提高冷卻能力，后面板上有兩個BNC接頭，用于10MHz時鐘輸入/輸出。
|
產品指標
|
9槽PXI Express機箱，帶有1個系統插槽、1個系統定時插槽、
6個混合外設插槽和1個PXI-1外設插槽
|
|
最高支持8GB/s的系統寬帶 |
|
4-Link PXI Express機箱，hybrid槽2/3及system timing槽支持
2GB/s的帶寬，hybrid槽4/6/7/8支持500MB/s的帶寬
|
|
智能機箱管理 |
|
自動風扇轉速控制 |
|
機箱狀態監控和報告 |
|
遠程機箱供電/斷電控制 |
|
用于10MHz時鐘輸入/輸出的BNC插頭
|
|

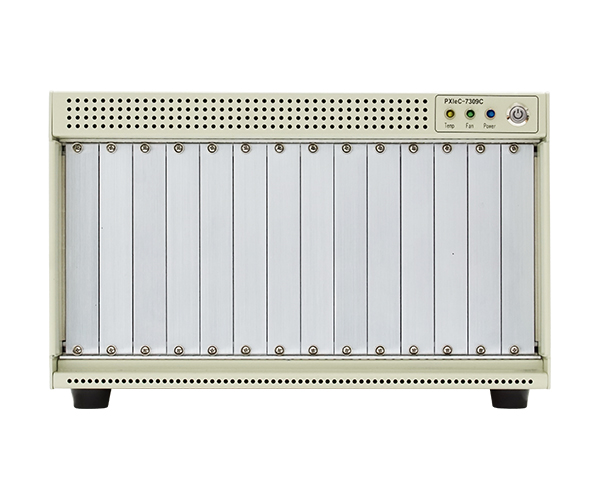

電源、溫度和風扇監控LED指示
|
|
400W工業級交流輸入電源
|
|
操作環境溫度：0～55℃
|
|
相對濕度：10～90%
|
|
尺寸：302mm×177mm×442.1mm（W×H×D）
|
