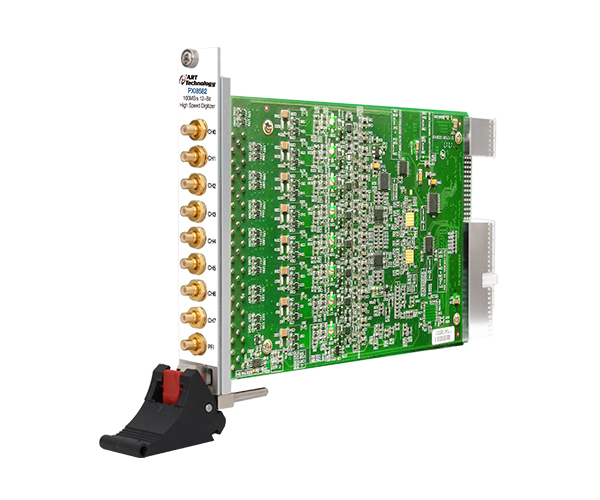

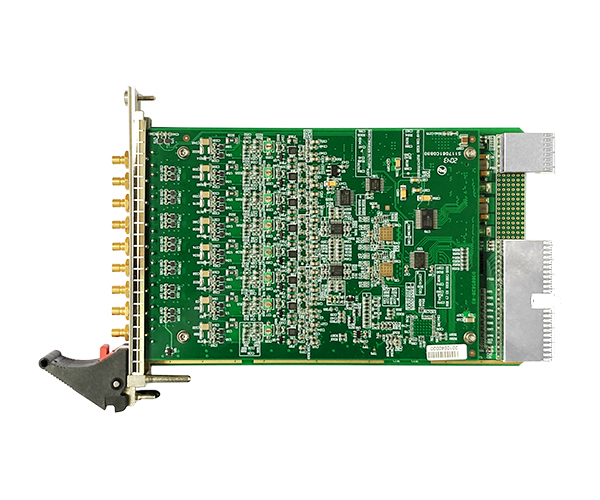

AD模擬量輸入 |
ADC分辨率 |
12Bit（PXI8582）\14Bit（PXI8584）\16Bit（PXI8586） |
|
|
輸入通道 |
8路單端 |
||
|
輸入量程 |
±5V、±1V |
||
|
采樣率 |
高達100MHz |
||
|
采樣方式 |
同步采樣 |
||
|
存儲器深度 |
板載2GB內存 |
||
|
校準方式 |
軟件自動校準 |
||
|
耦合方式 |
直流耦合、交流耦合 |
||
|
觸發源 |
軟件觸發、模擬觸發、數字信號觸發、
同步信號觸發[TRIG0..7] |
||
|
觸發源輸入范圍 |
ATR輸入范圍 |
同AD量程 |
|
|
DTR輸入范圍 |
標準TTL電平 |
||
|
輸入阻抗 |
1MΩ（50Ω可定制） |
||
|
模擬帶寬 |
50MHz (-3dB典型值) |
||
|
時鐘源 |
采樣時鐘源：內部時鐘
內時鐘鎖相環參考源可選為：板載晶振、PXI_10M信號 |
||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
本卡是一款PXI接口的高性能CAN總線通訊接口卡，支持32位33MHz PXI局部總線，安裝簡單方便

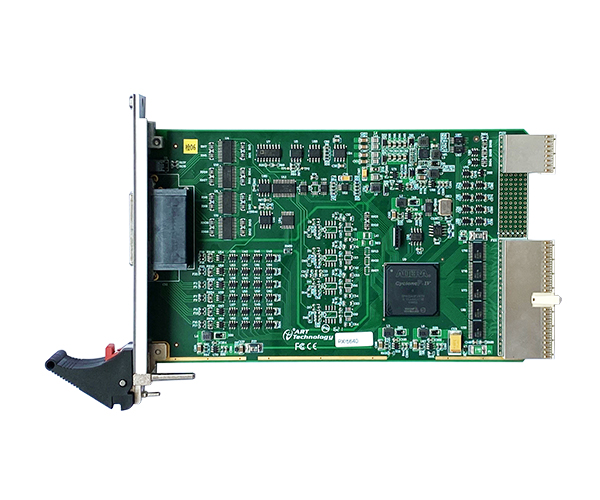

多功能數據采集卡。該系列板卡提供8/4路單端或差分同步模擬輸入通道；2路模擬量同步輸出；8路帶緩沖數字I/O，16/8路可編程I/O；2/1通道多功能計數器。

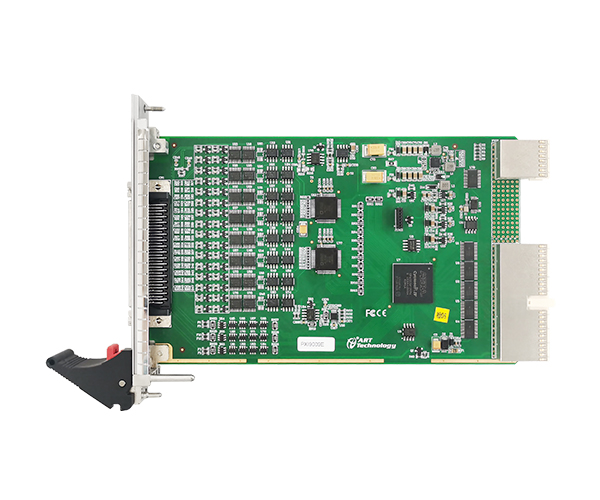

PXI5760是一款16位，8通道，250 kS/s，300Vrms通道間隔離的模擬輸入模塊；可為高壓測量提供集成式數據采集和信號調理，同步采樣和同步功能，適用于可擴展測量系統
多功能數據采集卡；該系列板卡最高提供64路模擬量輸入，2MSps最大采樣速率；最高提供4通道模擬量同步輸出；8路帶緩沖數字I/O；16路或8路可編程I/O；2路或1路多功能計數器。
多功能數據采集卡。該板卡提供16路差分輸入，16位ADC采樣精度，靈活的通道轉換量程，同時用戶可通過多卡級連的方式擴展通道數量；8路數字I/O，4路可編程I/O及1通道多功能計數器。
多功能同步采集卡，16路單端模擬量輸入通道，16bit ADC分辨率，200kS/s最大采樣速率；8路數字I/O，4路可編程I/O及1通道多功能計數器。與Labview無縫連接，提供圖形化API函數。
