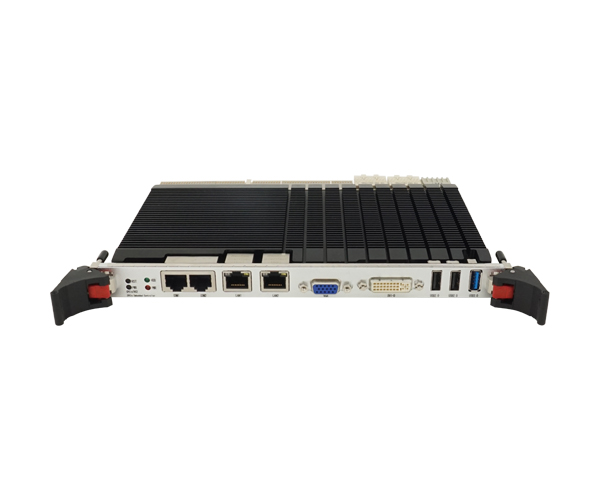

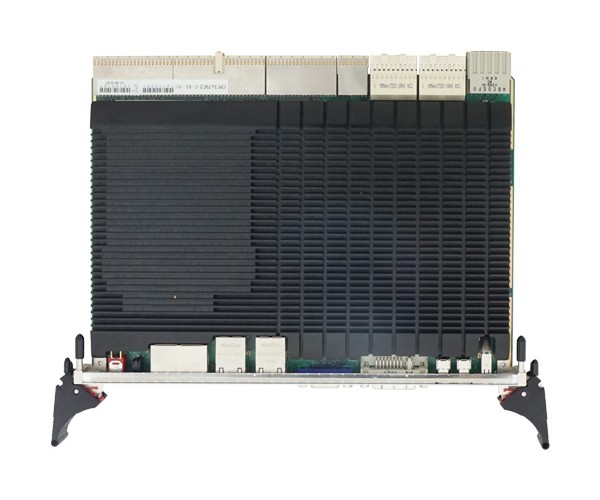

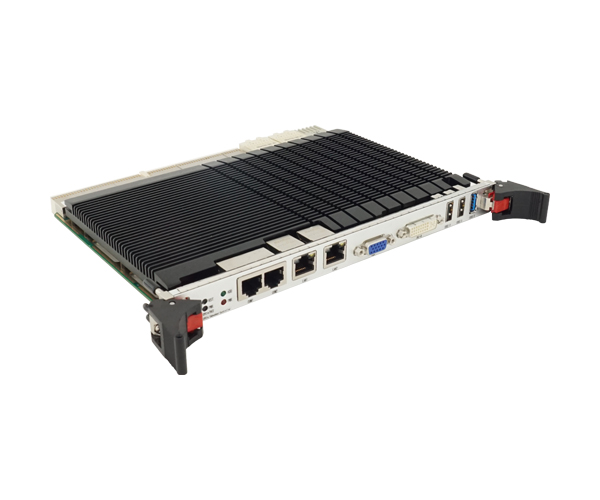

6U Compact PCI Express標準主板，基于Intel® Core™平臺搭載新的Intel® Core™i7/i5/i3 第四代高性能處理器，PCIe擴展總線以4link 4lan的方式提供總帶寬為8GB數據吞吐量。主要元器件采用板載設計，具有豐富的后I/O接口，使得系統擴展、安裝與維護更輕松。
主板內建SafeBIOS設計，這項設計意味著您的主板會內建包括“主BIOS”和“安全BIOS”的兩顆實體芯片，讓用戶遠離病毒入侵、硬件意外損壞或BIOS更新過程中意外斷電導致的BIOS損壞，使您的主板更穩定可靠。
|
系統
|
處理器
|
Intel® Core™i7/i5/i3 第四代高性能處理器
|
|
芯片組
|
Intel® QM87 Express 芯片組
|
|
內存
|
DDR3L 高達16G（板載內存顆粒4GB）
|
|
看門狗
|
0-255秒可編程看門狗
|
|
CPCI Express擴展接口
|
支持4個PCIeX4模式
|
|
I/O接口
|
USB2.0
|
前板：2個USB2.0，背板：8個USB2.0
|
|
USB3.0
|
前板：1個USB3.0，前板：2個USB3.0
|
|
串口
|
前板：2個RS232以RJ45接口連接
（RS232/RS422/RS485 BIOS可選擇配置）；
背板：2個RS232
|
|
GPIO
|
背板：4個GPIO
|
|
顯示
|
DVI
|
前板:1個DVI-D接口
背板：2個DDI顯示接口信號和1個eDP接口信號
|
|
VGA
|
前板:1個VGA 接口
|
|
以太網接口
|
帶寬
|
10/100/1000Base-TX
|
|
控制器
|
4個82574L
|
|
接口
|
前板：2路LAN（RJ45接口），
背板：2路LAN連接到J3
|
|
存儲設備
|
SATA接口
|
背板：5個SATA3.0
|
|
硬盤
|
板載SATA3.0接口的2.5寸硬盤
|
|
應用環境
與
機械尺寸
|
工作溫度
|
0~60 ℃
-20~70℃，配SSD
|
|
存儲溫度
|
-40-85℃
|
|
相對濕度
|
5%-95%
|
|
尺寸
|
233mm×160mm×20mm（L×W×H）
|
|
重量
|
1.3Kg
|
|
電源
|
供電電源
|
背板：12V
|
|
系統功耗
|
55W
|
|
操作系統
|
Win7/Win8/Win10/Linux
|
