RTU系列微功耗采集系統在空氣監測中的應用
野外適用，解除斷電困擾
應用背景
空氣監測指對存在于空氣中的污染物質進行定點、連續或定時的采樣和測量。為了對空氣進行監測，一般在一個城市設立若干個空氣監測點，安裝自動監測的儀器作連續自動監測，將監測結果加以分析并得到相關的數據。空氣監測的項目主要包括二氧化硫、一氧化氮、碳?xì)浠衔铩⒏m等，空氣監測是大氣質量控制和對大氣質量進行合理評價的基礎。

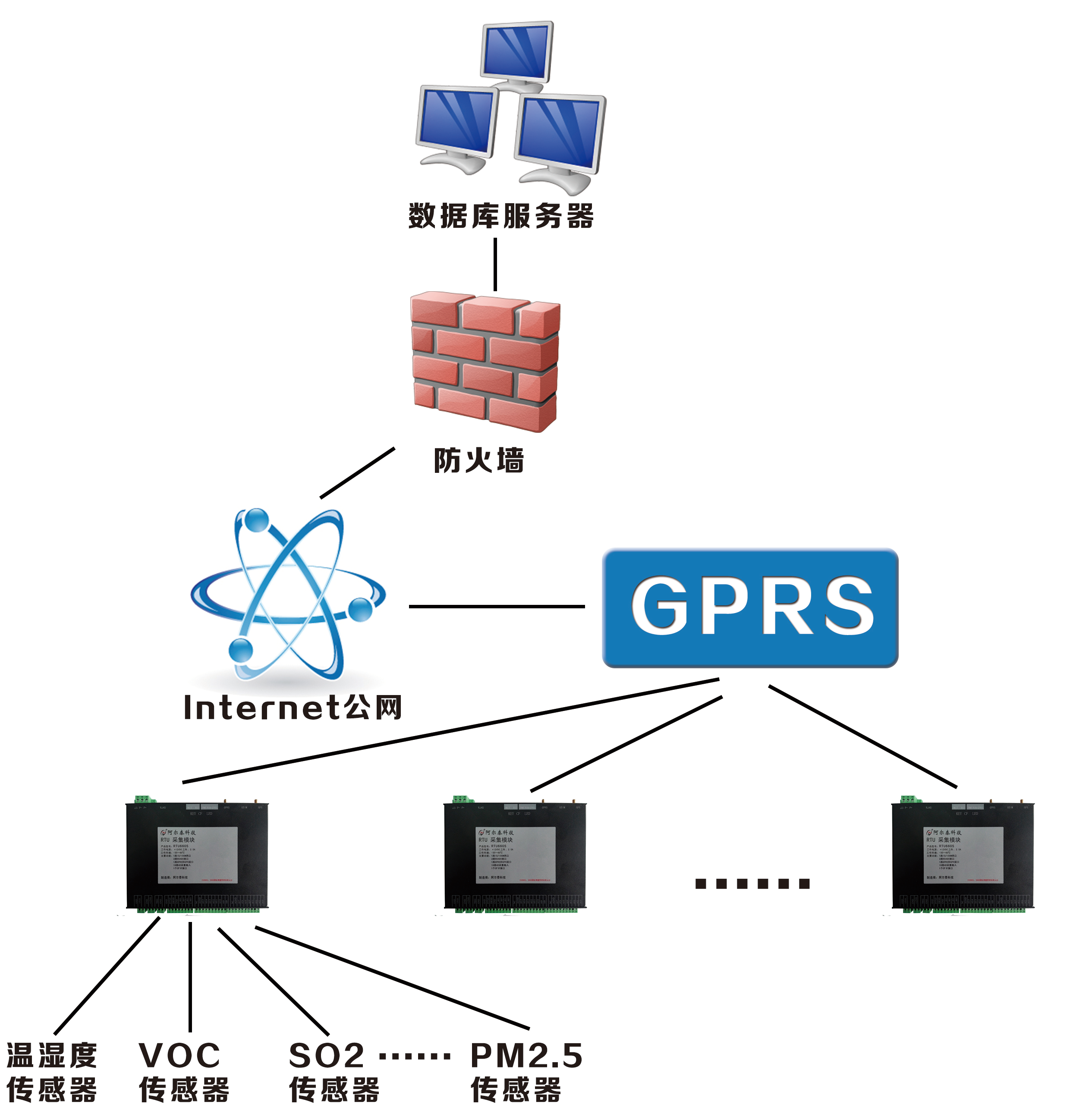

系統構成
RTU系列微功耗采集系統由采集器和系統上層軟件兩大部分構成。
采集器接收多路傳感器信號，體積小，功耗低，工作電流低至10mA，待機電流低至10uA，由電池供電，可適用于野外和不方便布線的環境，安裝于現場，可脫離系統按程序自動完成數據的采集和記錄。
采集器指標：
|
RTU3130 |
|
微功耗：正常工作電流3.7V@6.3mA，待機狀態電流3.7V@10uA |
|
GPS定位對時功能 |
|
GPRS數據通信功能，2G通信速率 |
|
1路設備串口 |
|
1路調試串口 |
|
2路數字量輸入，濕節點輸入：0V：低電平 3.3V 高電平 |
|
2路數字量輸出，輸出低電平0V，輸出高電平3.3V |
|
RTC實時時鐘功能 |
|
8路AD采集功能，采集電壓值0-3.6V，精度12位 |
|
1路IIC接口，可帶溫濕度傳感器 |
|
帶有遠程升級功能 |
|
可根據客戶需求修改軟件協議 |
采集器與微機通過GPRS無線方式進行通訊；系統上層軟件支持多語言平臺編制，可以由計算機控制系統工作，并完成記錄器結果的存儲和分析處理。
相關領域：
油田參數采集、環境監測、水文監測、氣象監測、地質災害監測、供水/燃?xì)夤芫W(wǎng)監測、農業土壤墑情監測等工作中，經常碰到在野外等特殊場合下長時間地采集記錄變化緩慢的物理量參數。這對數據采集記錄系統提出了低功耗、微型化和可與計算機無線連接的要求。北京阿爾泰科技發展有限公司的RTU微功耗系列采集系統，體積小、功耗低、可通過GPRS無線方式將數據傳輸?shù)娇刂浦行模芎芎玫剡m用于野外環境。
相關產品推薦：
RTU6605
低功耗：正常工作電流12V@250mA，待機狀態電流12V@20mA
GPS定位對時功能
GPRS數據通信功能，3G通信速率
1路設備串口
2路RS485
16路模擬量輸入，1路電源采集電壓0~12V，4路電流采集4~20mA，11路電壓采集0~5V
1路數字量輸入，干接點：低電平短接，高電平斷開
RTC實時時鐘功能
1路以太網接口
CF卡存儲功能
2路電源輸出，+5V@1A，+12V@1A
裝載Linux操作系統，客戶可自行開發應用程序
