前言

隨著當前建材行業的發展，安全玻璃已經越來越受到關注。安全玻璃的主要原料是鋼化玻璃，河北某玻璃廠生產的玻璃鋼化機組是將平板玻璃加工成鋼化玻璃的機組。此機組的主要原理是先將玻璃加熱到一定溫度，然后進行淬冷。在鋼化玻璃生產過程中，對產品質量影響很大的是如何使玻璃形成較大而均勻的內應力。而對產量影響很大的則是如何防止炸裂和變形。不論是上述哪個影響因數都與玻璃的加熱和冷卻條件密切相關，因此機組爐內溫度采集的準確及時對控制溫度起著至關重要的作用。

系統構成

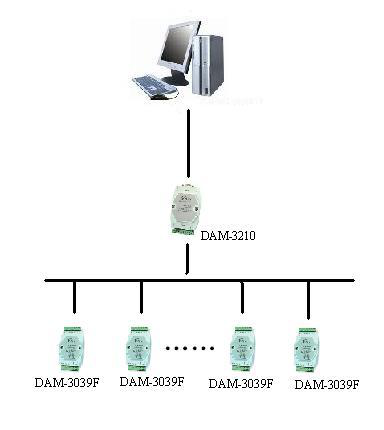

系統由觸摸屏、工控機、北京阿爾泰公司的溫度采集模塊DAM-3039F、溫度傳感器熱電偶構成。觸摸屏作為人機交互的系統，可以設定、存取、顯示工藝參數并且可以設定和顯示溫度；工控機作為上位主機，完成工藝流程和溫度控制；DAM-3210作為串口通訊控制器，實現溫度上傳和主機命令下達；DAM-3039F作為熱電偶溫度采集器，負責各區溫度采集。系統構成如圖所示。

DAM-3210是隔離RS-232轉RS-485模塊。隔離電壓3000V，通訊速度自適應，支持多種傳輸速率和數據格式。

DAM-3039F是8路模擬量熱電偶輸入模塊。分辨率為16位，熱電偶類型為J、K、T、E、R、S、B、N、C可靈活設定。

由于阿爾泰DAM-3039F溫度采集模塊采用RS-485通訊方式，可遠距離通訊，系統所有模塊只需要用一條通訊線進行連接，具有高通訊速率，高采樣分辨率，智能化、光電隔離、強抗干擾和雙看門狗設計，使系統的可靠性增強，數據高速I/O成為可能，軟件開發也較為容易。

系統可根據測量的溫度點數任意增減模塊數量,配置靈活,端子可插拔,采用導軌式安裝,施工維護及其方便。

結論

本系統采用阿爾泰智能采集模塊設計的現場溫度采集傳輸系統，現在已大量應用到國內外現場設備中，運行穩定可靠，操作簡便,取得了明顯的經濟效益和社會效益。
