模擬量輸入 |
|
|
輸入通道 |
8路電流通道 |
|
輸入類型 |
交流電流輸入 |
|
電流量程（有效值） |
默認50A（可定制1A、2A、5A、10A、20A、80A、100A、120A、 150A、200A、250A、300A、400A、500A）
出貨前，客戶需要制定量程。 |
|
輸出參數 |
電流有效值 |
|
采集信號 |
采集信號為電網標準交流信號，頻率不超過65Hz |
|
采樣周期注1 |
默認每 400ms 采集1次 |
|
分辨率 |
16位 |
|
采集精度 |
±2‰
注：被監測電流低于 100mA 時，由于互感器變比誤差變大造成測量誤差會變大。 |
|
電流互感器 |
外置電流互感器，見1.6外置互感器說明 |
|
數字量 |
|
|
輸出通道 |
2路數字量輸出 |
|
輸出方式 |
集電極開路輸出 |
|
邏輯電平 |
邏輯0：截止
邏輯1：導通 |
|
報警輸出 |
數字量輸出通道0~1對應模擬量輸入通道0~8的任意兩通道 |
|
報警范圍 |
上下限報警、中間值報警 |
|
隔離電壓 |
1500V |
|
其他 |
|
|
通訊接口 |
RS485 |
|
波特率 |
1200~115200bps |
|
看門狗 |
內置看門狗 |
|
供電電壓 |
直流+10V～30VDC。 |
|
電源保護 |
直流供電時，帶有電源反向保護 |
|
功耗 |
額定值1W @ 24VDC |
|
操作溫度 |
-10℃～＋70℃ |
|
存儲溫度 |
-40℃～＋80℃ |
1.產品光盤：1張
2.保修卡：1張
3.合格證：1張
DAM-3059B為8路電流采集模塊，支持uA、nA、pA三種精度級別。采用16位獨立AD，具備防浪涌和靜電防護，支持RS485通訊接口，帶有標準ModbusRTU協議。

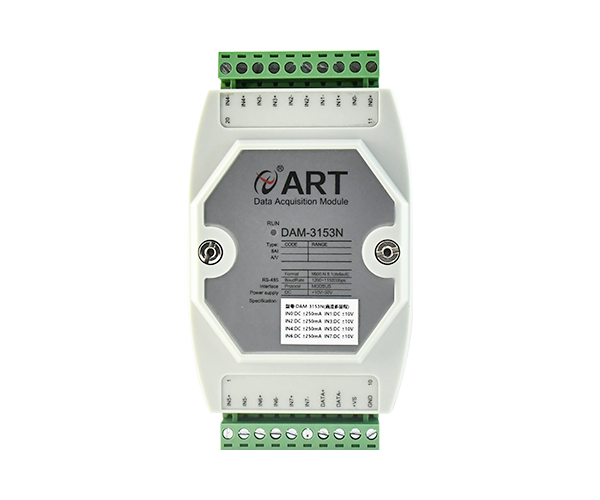

DAM-3153N為8路差分大電壓或者大電流采集模塊，采集量程可定制，支持RS485通訊接口，帶有標準ModbusRTU協議。
