產品特點 |
雙通道數字量輸出，配合模擬通道可以重現現實中更多的混合信號 |
|
|
DDS直接數字合成技術，得到精確、穩定、低失真的輸出信號 |
||
|
800MS/s采樣率 |
||
|
頻率特性：正弦波：0MHz~80MHz；方波：0MHz~50MHz；斜波/三角波：0MHz~30MHz |
||
|
輸出用戶自行定義的任意波形 |
||
|
豐富的輸入輸出：波形輸出，外觸發輸入 |
||
|
內部波形存儲深度可達512MB/通道樣點，可以充分的再現和模擬任何復雜的波形 |
||
|
模擬量輸出特性 |
通道數 |
2通道 |
|
DAC分辨率 |
16位 |
|
|
輸出類型 |
單端 |
|
|
連接器 |
SMA×2 |
|
|
輸出幅度范圍（0.16dB步進） |
50Ω負載：7.75mVpp ~ 12Vpp
負載開路：15.5mVpp ~ 24Vpp |
|
|
直流偏置范圍 |
±0.5 × 幅度范圍（Vpp） |
|
|
輸出阻抗 |
50Ω |
|
|
輸出耦合 |
直流耦合 |
|
|
最大輸出幅度 |
±12Vpp（高阻） |
|
|
最大帶寬 |
80MHz |
|
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

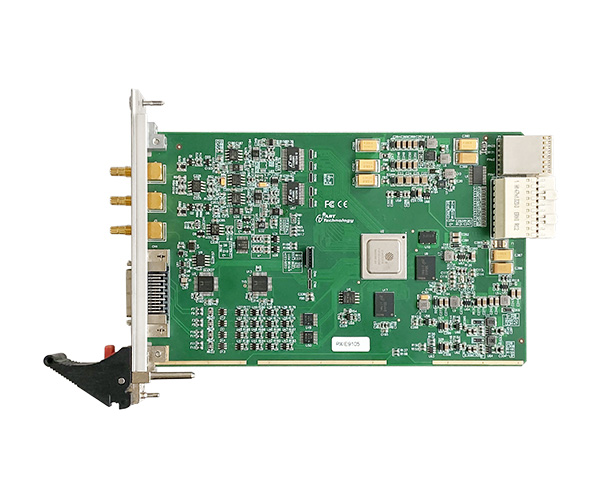

PXIe總線的任意波形發生器，該板卡提供2通道可同步模擬量輸出，內置DDS，支持頻率連續可調，步進0.1Hz，能夠生成用戶定義的任意波形以及正弦波、方波、三角波和鋸齒波等標準函數，可以生成±5V、±10V幅度的信號；并且提供了16路可編程I/O，以滿足應用現場的多樣化需求。
PCIe總線的窄脈沖發生器，3路脈沖輸出通道，該信號發生器集成了脈沖源、脈沖放大器。可以通過PCIe接口數字調整脈沖的周期、寬度、幅度。發出的脈沖具有脈沖窄、幅值高的特點。
