接口參數 |
|
|
總線協議 |
EtherNet/IP |
|
I/O 站數 |
根據主站 |
|
最小循環時間 |
1ms |
|
傳輸距離 |
≤100 m（站站距離） |
|
輸入最大過程數據量 |
1024Bytes |
|
輸出最大過程數據量 |
1024Bytes |
|
數據傳輸介質 |
Ethernet CAT5 電纜 |
|
傳輸速率 |
100Mbps |
|
總線接口 |
2×RJ45 |
|
技術參數 |
|
|
組態方式 |
通過主站 |
|
電源 |
+10V~30 VDC |
|
供電功率 |
2.5W |
|
端口防護 |
過壓保護、過流保護、反向保護 |
|
尺寸 |
133.5×72×43.5mm |
|
工作溫度 |
-10℃~+60℃ |
|
存儲溫度 |
-20℃~+80℃ |
|
相對濕度 |
95%，無冷凝 |
|
數字量輸入?yún)?shù) |
|
|
輸入額定電壓 |
24 VDC |
|
輸入額定電流 |
10mA |
|
輸入信號點數 |
16 |
|
輸入信號類型 |
PNP/NPN |
|
“0”信號電壓（NPN） |
+10~24V |
|
“1”信號電壓（NPN） |
0~+3V |
|
“0”信號電壓（PNP） |
0~+3V |
|
“1”信號電壓（PNP） |
+10~24V |
|
信號隔離方式 |
光耦隔離500VAC |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

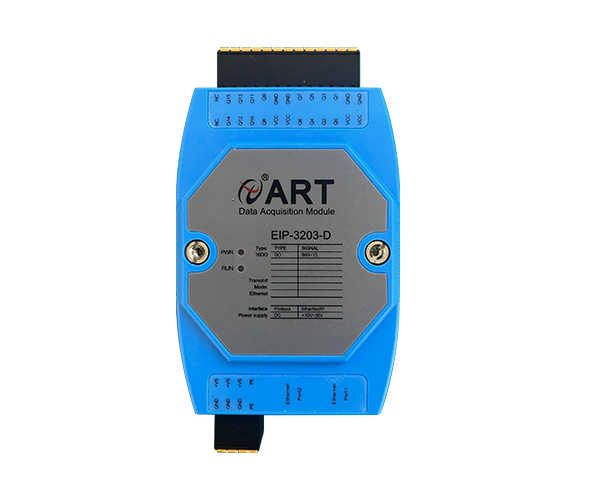

EIP-3203-D是一款一體式EtherNet/IP協議遠程IO模塊，用于將IO數據映射到EtherNet/IP。使用EDS文件進行集成，PLC免代碼讀取、寫入IO端口。模塊支持兩個RJ45 以太網端口具有交換機功能。

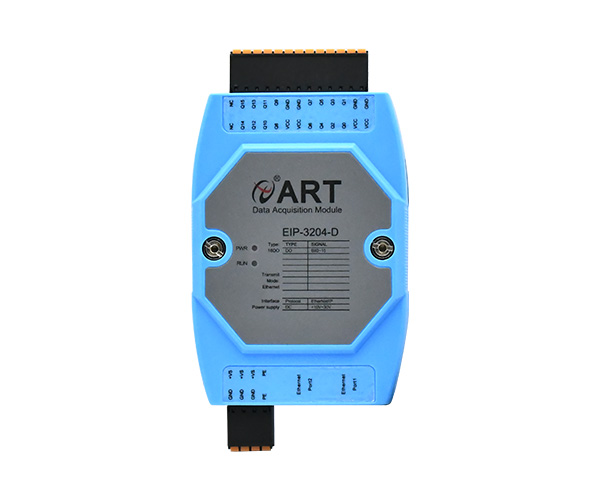

EIP-3204-D是一款一體式EtherNet/IP協議遠程IO模塊，用于將IO數據映射到EtherNet/IP。使用EDS文件進行集成，PLC免代碼讀取、寫入IO端口。模塊支持兩個RJ45 以太網端口具有交換機功能。

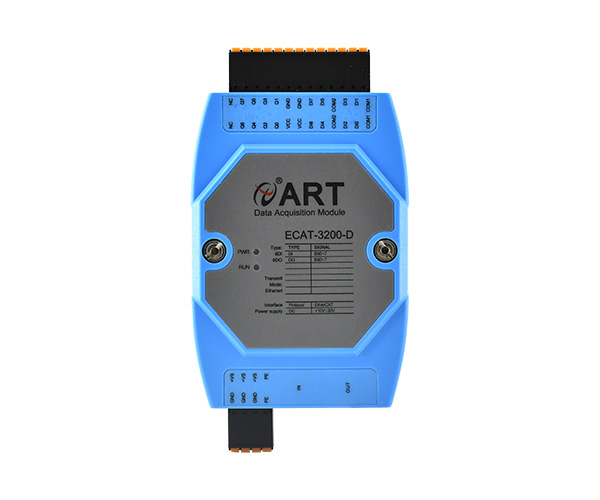

ECAT-3200-D是一款一體式EtherCAT協議遠程IO模塊，用于將 IO 數據映射到EtherCAT。使用GSD文件進行集成，PLC 免代碼讀取、寫入 IO 端口。模塊支持兩個 RJ45 以太網端口具有交換機功能。
ECAT-3201-D是一款一體式EtherCAT協議遠程IO模塊，用于將 IO 數據映射到EtherCAT。使用GSD文件進行集成，PLC 免代碼讀取、寫入 IO 端口。模塊支持兩個 RJ45 以太網端口具有交換機功能。
ECAT-3202-D是一款一體式EtherCAT協議遠程IO模塊，用于將 IO 數據映射到EtherCAT。使用GSD文件進行集成，PLC 免代碼讀取、寫入 IO 端口。模塊支持兩個 RJ45 以太網端口具有交換機功能。
ECAT-3203-D是一款一體式EtherCAT協議遠程IO模塊，用于將 IO 數據映射到EtherCAT。使用GSD文件進行集成，PLC 免代碼讀取、寫入 IO 端口。模塊支持兩個 RJ45 以太網端口具有交換機功能。
