模擬量輸入 |
|
|
輸入通道 |
8路差分模擬量輸入 |
|
輸入類型 |
熱電偶 |
|
采集量程 |

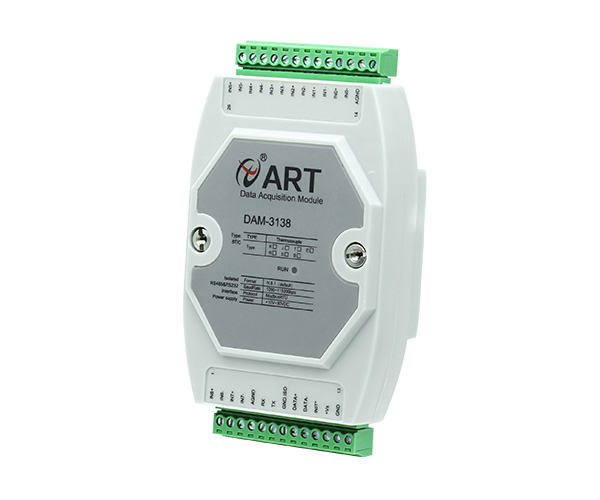

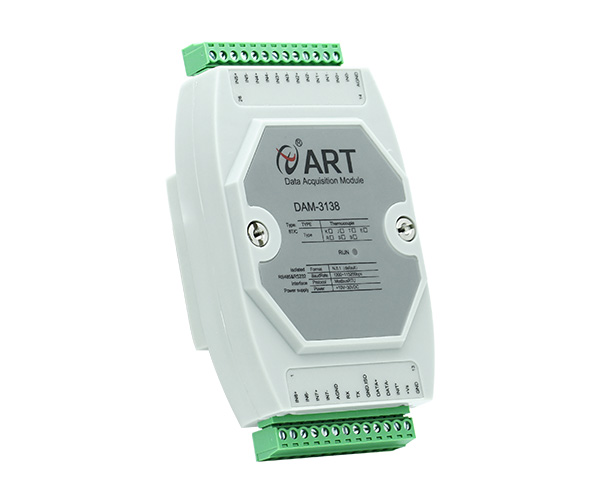

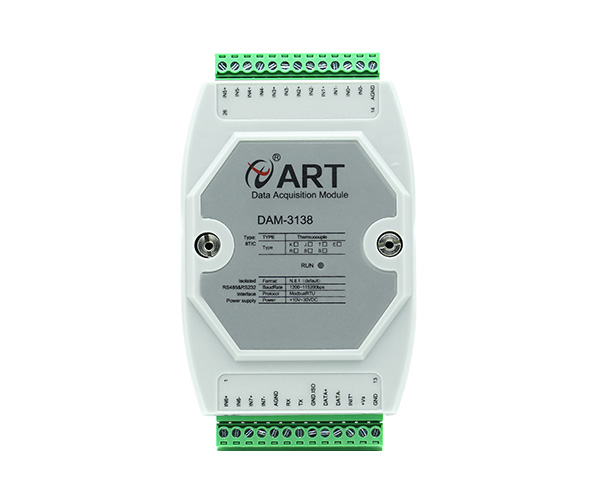

DAM-3138：默認出廠K型熱電偶（-40-1300℃）
（訂貨型號：DAM-3138K）。
其他量程需通知廠家出廠定制，可定制
J（0~1200℃）（訂貨型號：DAM-3138J）
T（-200~400℃）（訂貨型號：DAM-3138T）
E（0~1000℃）（訂貨型號：DAM-3138E）
R（0~1700℃）（訂貨型號：DAM-3138R）
S（0~1768℃）（訂貨型號：DAM-3138S）
B（250~1800℃）（訂貨型號：DAM-3138B）
N（0~1300℃）（訂貨型號：DAM-3138N）
WRe5-WRe20（0~2500℃）（訂貨型號：DAM-3138A）
WRe5-WRe26（0~2310℃）（訂貨型號：DAM-3138C）
WRe3-WRe25（0~2315℃）（訂貨型號：DAM-3138D） |
|
采樣速率注1 |
總通道16sps
每通道=16sps / （使能通道數+1）注2 |
|
分辨率 |
16位，內部ADC采用24位芯片。 |
|
采集精度 |
見2 配置說明 中表3 |
|
隔離電壓 |
1500VDC |
|
量程設置 |
所有通道共用一個量程 |
|
通道斷偶 |
具有斷偶檢測功能，可通過Modbus寄存器讀數斷偶狀態 |
|
補償方式 |
冷端補償 |
|
其他 |
|
|
通訊接口 |
RS485和RS232 |
|
波特率 |
1200~115200bps |
|
數據通訊速率注3 |
最大180次/秒（單模塊，115200bps下）
最大24次/秒（單模塊，9600bps下）
最大3次/秒（單模塊，1200bps下） |
|
看門狗 |
軟件看門狗 |
|
供電電壓 |
+10V～30VDC |
|
電源保護 |
電源反向保護 |
|
功耗 |
額定值1.5W @ 24VDC |
|
操作溫度 |
-10℃～＋70℃ |
|
存儲溫度 |
-40℃～＋80℃ |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
