產品概述 |
總線類型 |
PCIe總線 |
|
操作系統 |
XP、Win7、Win8、Win10 |
|
|
連接器類型 |
SMB接口 |
|
|
AI模擬量輸入 |
分辨率 |
12Bit（PCIe8582M）
14Bit（PCIe8584M）
16Bit（PCIe8586M） |
|
輸入量程 |
±5V、±1V |
|
|
過壓保護 |
±5V |
|
|
采集速率高達 |
100MS/s |
|
|
通道數量 |
8通道單端模擬輸入 |
|
|
輸入阻抗 |
1MΩ(50Ω可定制) |
|
|
耦合方式 |
直流耦合、交流耦合（可程控配置） |
|
|
采集模式 |
連續采樣、有限點采樣 |
|
|
存儲器深度 |
板載2GB內存 |
|
|
觸發源 |
軟件觸發、模擬觸發、數字信號觸發、同步信號觸發 |
|
|
觸發模式 |
中間觸發、后觸發、預觸發、硬件延時觸發、
后觸發和硬件延時觸發的重復觸發 |
|
|
模擬帶寬 |
50M(-3dB典型值) |
|
|
采樣時鐘源 |
內部時鐘 |
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

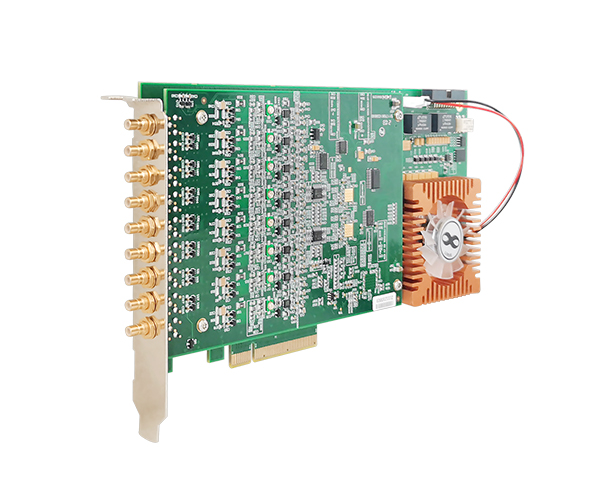

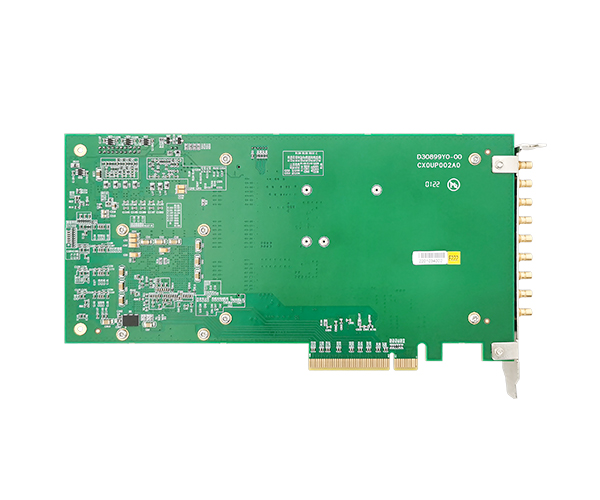

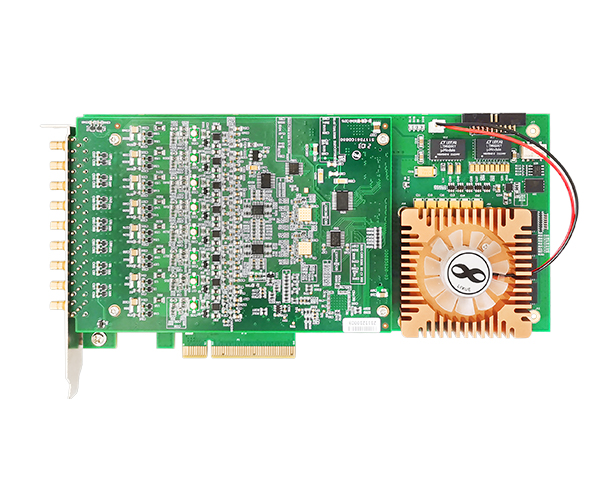

8通道12/14/16位100MS/s采樣數字化儀，專為輸入信號高達50M的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為±1V或者±5V，配備了容量高達2GB的板載內存。采樣時鐘源支持內部時鐘與外部時鐘。
