AI模擬量輸入 |
ADC分辨率 |
12位（Bit） |
|
輸入通道 |
單端32路/差分16路異步采集（PCI5650/5652）；
單端16路/差分8路異步采集（PCI5651/5653） |
|
|
輸入量程 |
±10V、±5V、±2V、±1V |
|
|
采樣率 |
500KHz（PCI5650/5651）；
250KHz（PCI5652/5653） |
|
|
通道掃描模式 |
異步循環掃描 |
|
|
采集模式 |
按需單點采樣、有限點采樣、連續采樣 |
|
|
存儲器深度 |
4K點FIFO |
|
|
觸發源 |
軟件強制觸發、模擬觸發、數字觸發 |
|
|
AO模擬量輸出 |
分辨率 |
12位（Bit） |
|
輸出通道 |
4路同步輸出（PCI5650）；
2路同步輸出（PCI5651）；
0路同步輸出（PCI5652/5653） |
|
|
轉換速率 |
最大100KHz采樣速率 |
|
|
量程 |
±10V |
|
|
存儲器深度 |
4K點FIFO |
|
|
生成模式 |
單點（按需）采樣、有限點采樣、連續采樣 |
|
|
CTR計數器 |
通道數 |
1路32位 |
|
計數器功能 |
CI：邊沿計數、頻率測量、周期測量、半周期測量、 脈寬測量、雙邊沿間隔測量、線性位置測量、角度位置測量 |
|
|
CO：脈沖輸出 |
||
|
CTR采樣方式 |
CI：按需單點采樣 |
|
|
CO：按需單點采樣、有限點采樣、連續采樣 |
||
|
DIO |
8路靜態數字量輸入輸出、程控I/O方向與狀態 |
|
|
PFI通道 |
8路靜態數字量輸入輸出、時序信號輸入輸出 |
|
|
軟件自動校準 |
||
|
支持多卡同步 |
||
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

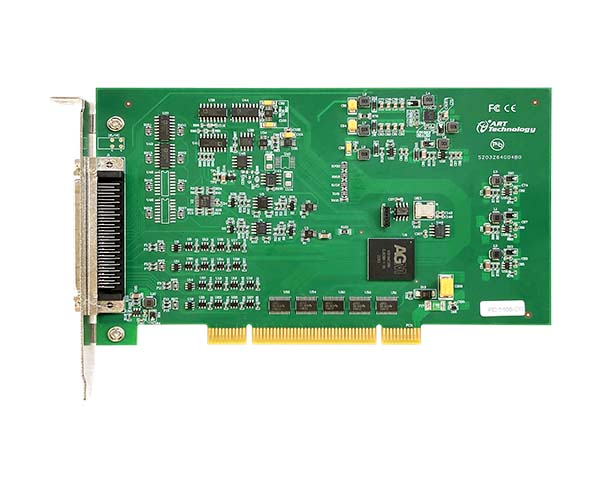

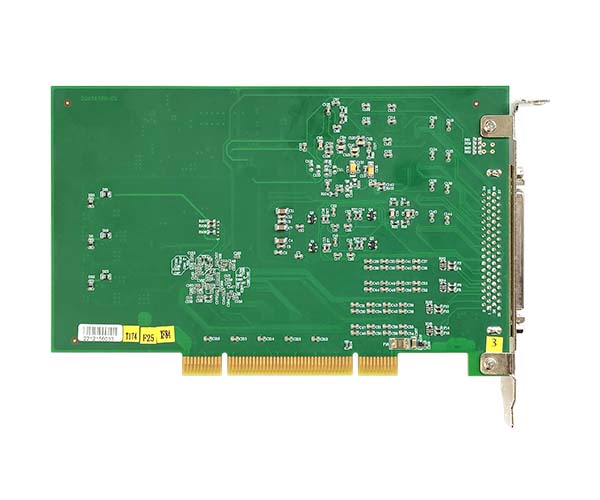

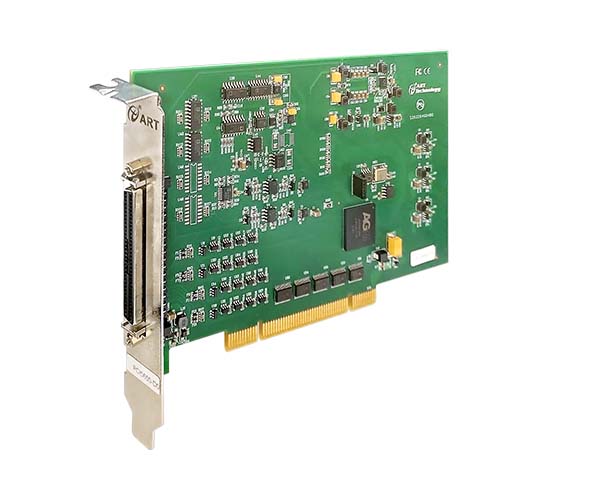

多功能采集卡；500/250Ksps， 16位，32/16路異步模擬量輸入；100Ksps，16位，4/2/0路同步電壓模擬量輸出；8路DIO ；8路PFI；1路32位多功能計數器
PCI5721是一款隔離模擬量輸入采集卡。該板卡提供 32 RSE / NRSE通道或16通道DIFF 隔離模擬量輸入。
多功能數據采集卡。該板卡提供16路差分輸入，16位ADC采樣精度，靈活的通道轉換量程，同時用戶可通過多卡級連的方式擴展通道數量；8路數字I/O，4路可編程I/O及1通道多功能計數器。
多功能同步采集卡，16路單端模擬量輸入通道，16bit ADC分辨率，200kS/s最大采樣速率；8路數字I/O，4路可編程I/O及1通道多功能計數器。與Labview無縫連接，提供圖形化API函數。
PCI總線多功能同步采集卡，16路單端模擬量輸入通道，16bit ADC分辨率；8路數字I/O，4路可編程I/O及1通道多功能計數器。與Labview無縫連接，提供圖形化API函數。
PCI總線多功能同步采集卡，16路差分模擬量輸入通道，16bit ADC分辨率；8路數字I/O，4路可編程I/O及1通道多功能計數器。與Labview無縫連接，提供圖形化API函數。
