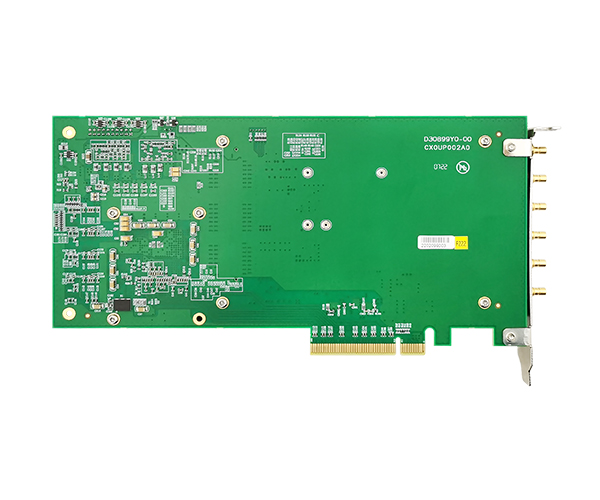

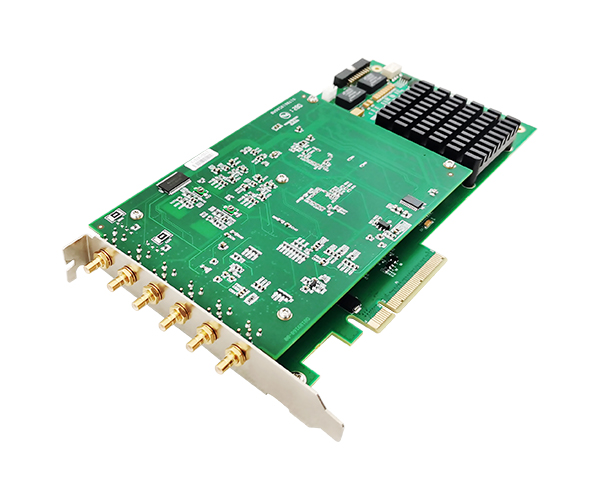

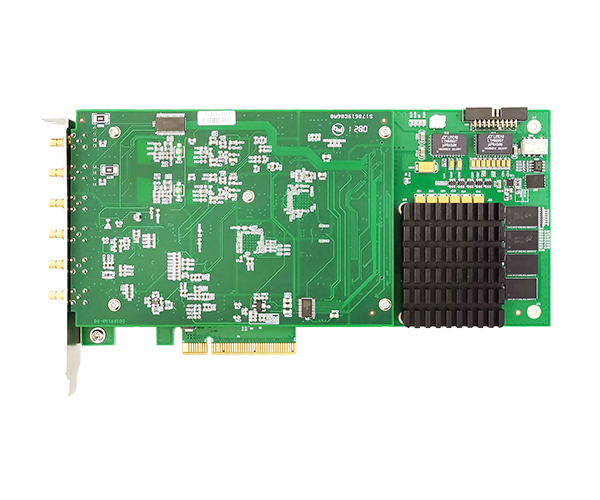

功能特點：
1、提供×8 Gen2接口協議。
2、具有高速穩定可靠的采樣速率250MS/s。
3、模擬帶寬高達100MHz。
4、該數字化儀每個輸入通道擁有獨立的A/D轉換器和獨立的程控放大器，可以無相位延時的同步記錄信號。
5、每通道可獨立程控輸入阻抗1MΩ或50Ω，可以靈活適用于高低阻抗的場合。
6、板載2GB內存，非常大的保證了即使在高采樣率下也可以進行長時間記錄。
7、支持連續采集和有限點采集，通過DMA實現非常高速的數據流模式，連續傳輸速度能到1GB/s，在保持完整信息的同時對其進行存儲或分析。結合阿爾泰科技的測控軟件及PCIe-SSDM2X存儲模塊可實現高速數據流盤及回放，兼容市場主流磁盤陣列。
8、在同一系統運行多個PCIe8912/8914/8916板卡時，板卡之間可以通過同步總線互聯，可以將主卡的時鐘和觸發信號分發給從卡，系統將獲得2到多個完全同步的通道體驗。
產品指標：
|
產品概述 |
總線類型 |
PCIe總線 |
|
操作系統 |
XP、Win7、Win8、Win10 |
|
|
AD模擬量輸入 |
分辨率 |
12Bit（PCIe8912M）、14Bit（PCIe8914M）、16Bit（PCIe8916M） |
|
輸入量程 |
±5V、±1V |
|
|
過壓保護 |
±5V |
|
|
采集速率高達 |
250MS/s |
|
|
通道數量 |
2通道 |
|
|
輸入阻抗 |
1MΩ和 50Ω可程控配置 |
|
|
耦合方式 |
直流耦合、交流耦合（可程控配置） |
|
|
采集模式 |
連續采樣、有限點采樣 |
|
|
存儲器深度 |
板載 2GB 內存 |
|
|
觸發源 |
軟件觸發、模擬觸發、數字信號觸發、同步信號觸發 |
|
|
觸發模式 |
中間觸發、預觸發、后觸發及硬件延時觸發 |
|
|
模擬帶寬(-3dB 典型值) |
100M |
|
|
數據存儲 |
可搭配PCIe-SSDM2X存儲模塊實現高達1GB/s實時數據流盤 |
|
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張

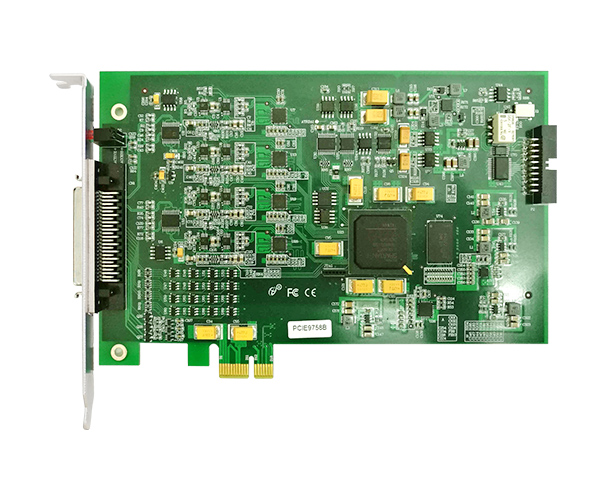

該板卡是一款多功能數據采集卡。該板卡提供 4 路差分（單端）模擬量輸入，16 位 ADC分辨率，最高采樣頻率 5MS/s，靈活的通道轉換量程，同時用戶可通過多卡級連的方式擴展通道數量；16 路可編程 I/O。本板卡的主要應用場合為：無線通訊、雷達/聲納、超聲、圖形成像。

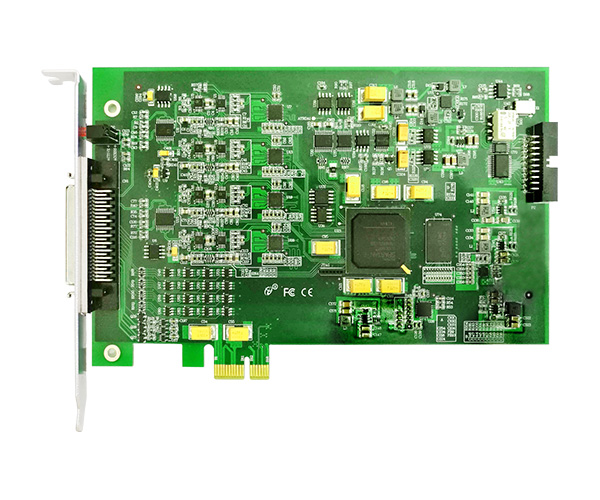

一款多功能數據采集卡。該板卡提供4路差分（單端）模擬量輸入，16位ADC分辨率，采樣頻率高達5MS/s，靈活的通道轉換量程；16路可編程I/O。
本卡提供4路差分（單端）模擬量輸入，16位ADC分辨率，采樣頻率高達10MS/s，靈活的通道轉換量程；16路可編程I/O
本卡提供4路差分（單端）模擬量輸入，16位ADC分辨率，最高采樣頻率10MS/s，靈活的通道轉換量程；16路可編程I/O

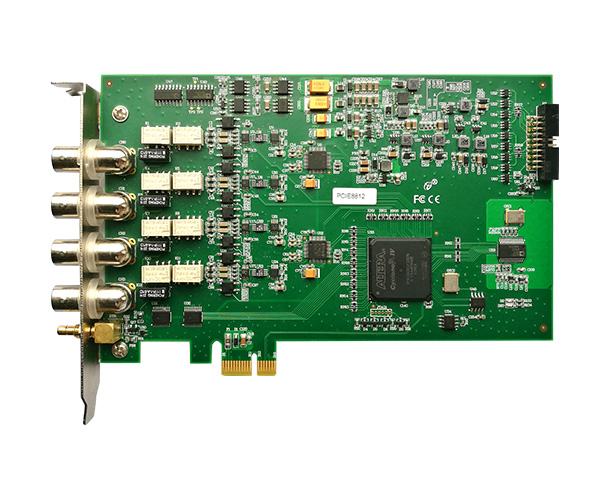

該板卡提供4路差分/偽差分模擬量輸入，4mA IEPE激勵，24位ADC采樣精度，轉換速率高達216KS/s。 適用于 高動態范圍信號采集，機械設備與故障診斷，聲學測量，振動、噪聲、沖擊等環境信號監測。

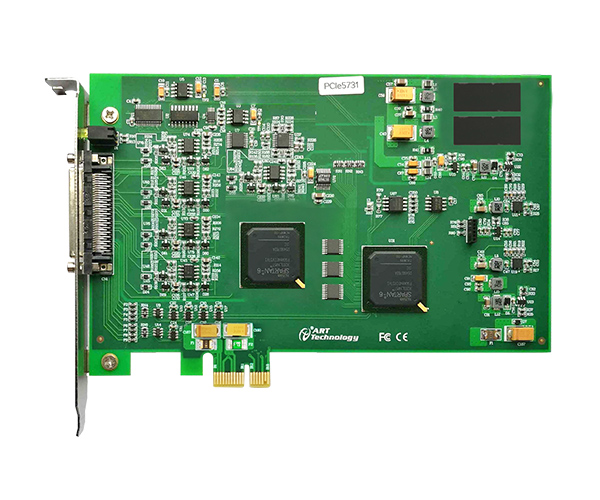

是一款隔離多功能采集卡。該板卡提供32路異步模擬量輸入，4路同步電壓模擬量輸出，8路DIO數字量輸入輸出，8路PFI功能可編程數字信號，2路32位多功能計數器
