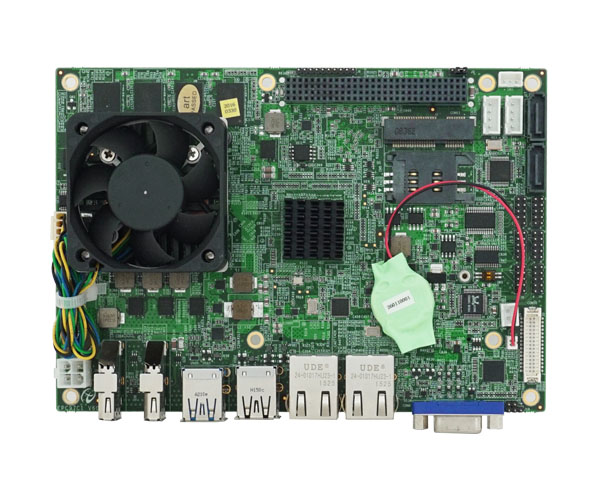

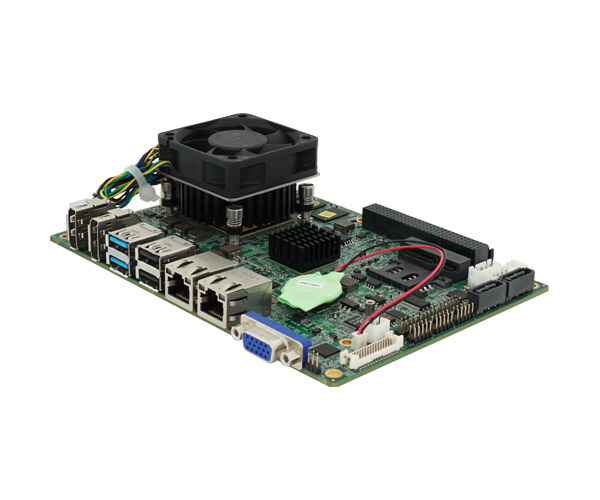

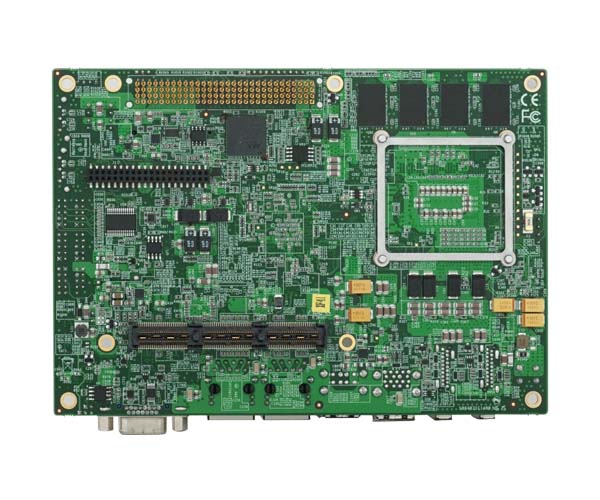

該主板擁有3種類型的視頻輸出接口，1路VGA信號連接標準的VGA連接器，1個LVDS接口支持18/24bit的雙通道顯示，同時兩個DP接口支持Sisplayport 1.2規范。其他外設含有PC104 Express type2和PC104 plus總線，以及USB2.0，USB3.0，RS232，RS422/RS485，千兆以太網，SMBUS，LPC等接口，可在高速通信、數據采集、大容量存儲等系統方案中提供豐富的接口。EPC97C1主板主要面向信息通信，網絡存儲，網絡音頻處理，網絡圖像處理，工業控制，軍事等高端領域而設計。
|
系統 |
處理器 |
Intel® Core™i7/i5/i3 第四代高性能處理器 |
|
芯片組 |
Intel® QM87 Express 芯片組 |
|
|
內存 |
板載內存顆粒4GB |
|
|
PC104 Express
擴展接口 |
支持PC104 express Type2.0的規范 |
|
|
PC104 Plus
擴展接口 |
支持PC104 Plus標準接口 |
|
|
看門狗 |
0-255秒可編程看門狗 |
|
|
存儲設備 |
SATA接口 |
2個6Gb/s SATA接口 |
|
MinPCIe |
1個MinPCie和mSATA兼容接口 |
|
|
顯示接口 |
DP接口 |
2個DP接口支持DP1.2規范 |
|
VGA |
1個VGA 顯示接口 |
|
|
LVDS |
1個18/24bit的雙通道LVDS顯示，
LVDS電壓可供選擇（3.3V與5V，默認3.3V） |
|
|
I/O接口 |
USB2.0 |
4個USB2.0（共用于USB3.0接口,2個USB2.0以插針方式輸出） |
|
USB3.0 |
2個USB3.0接口 |
|
|
串口 |
2個RS232接口（COM1、COM2），1個RS422/RS485接口（COM3）
（3個串口均由插針引出，COM3出廠默認RS422方式） |
|
|
GPIO |
1個8路的GPIO接口 |
|
|
以太網接口 |
帶寬 |
10/100/1000Base-TX |
|
控制器 |
1個82574L 1個I218-V |
|
|
接口 |
2個RJ45接口 |
|
|
電源 |
供電電源 |
背板：12V |
|
系統功耗 |
55W |
|
|
機械尺寸
及
應用環境 |
工作溫度 |
0-60℃ |
|
存儲溫度 |
-40-85℃ |
|
|
相對濕度 |
5%-95% |
|
|
機械尺寸 |
165mm×110mm×20mm（L×W×H） |
|
|
操作系統 |
Win7/Win8/Win10/Linux |
|
1. 產品光盤：1張
2. 保修卡：1張
3. 合格證：1張
