模擬量輸入 |
通道數 |
單端32路/差分16路 |
|
精度 |
16位 |
|
|
采樣頻率 |
250KS/s |
|
|
通道切換方式 |
周末通道順序切換 |
|
|
AD緩存 |
32K字（點）FIFO存儲器 |
|
|
AD量程 |
±10V，±5V（默認），±2.5V，0～10V，0～5V |
|
|
程控增益 |
1、2、4、8倍（默認）或1、2、5、10倍
或1、10、100、1000倍 |
|
|
觸發模式 |
軟件內觸發和硬件外觸發（模擬量觸發和數字量觸發） |
|
|
模擬輸入阻抗 |
10MΩ |
|
|
數字量 |
輸入 |
16路（TTL兼容）
高電平的低電壓：2V
低電平的高電壓：0.8V |
|
輸出 |
16路（CMOS兼容）
高電平的低電壓：4.45V
低電平的高電壓：0.5V
上電輸出：低電平 |
|
|
定時/計數器 |
通道數 |
1個獨立的減法計數器 |
|
位數 |
32位 |
|
|
計數方式 |
6種計數方式軟件可選 |
1. 68芯SCSI頭：1個
2. 20P 2.54壓線頭：2個
3. 產品光盤：1張
4. 保修卡：1張
5. 合格證：1張

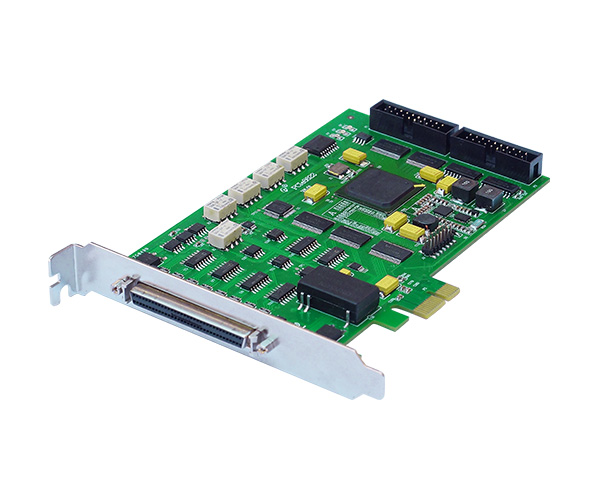

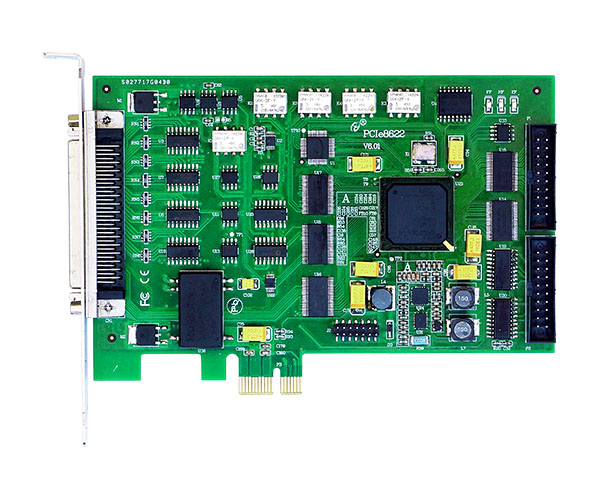

250KS/s 16位 32路模擬量輸入；16路DI、16路DO；2路計數器功能

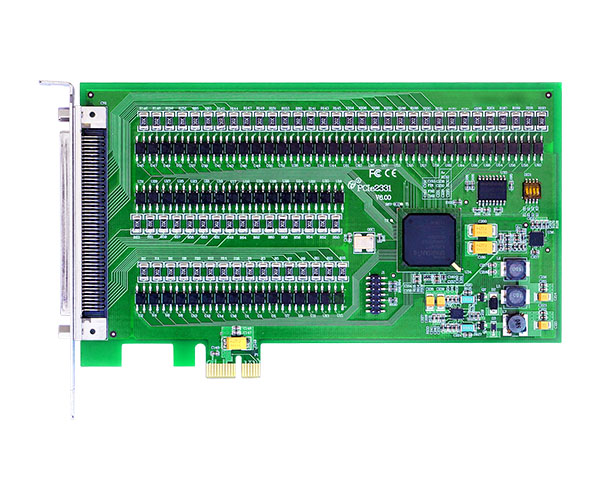

64路隔離數字量輸入，4路中斷測試

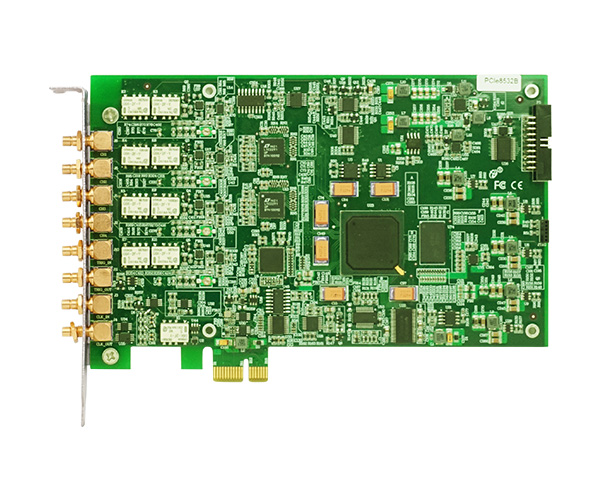

20MS/s，14/12位，4路同步模擬量輸入

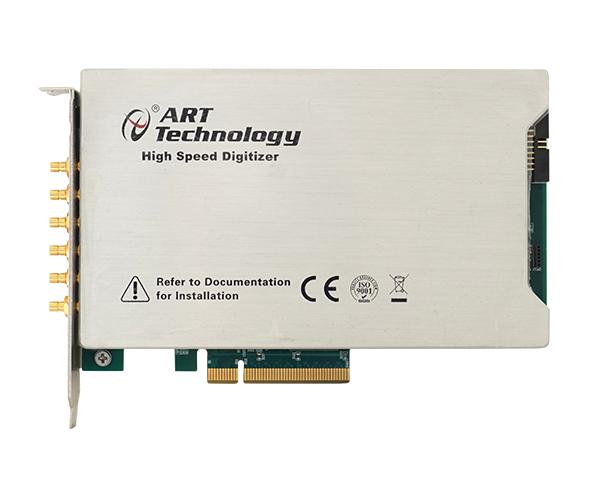

是一種基于PCIe總線的同步采集卡。該板卡提供4路單端模擬量輸入，12位ADC采樣精度，轉換速率高達80MS/s。

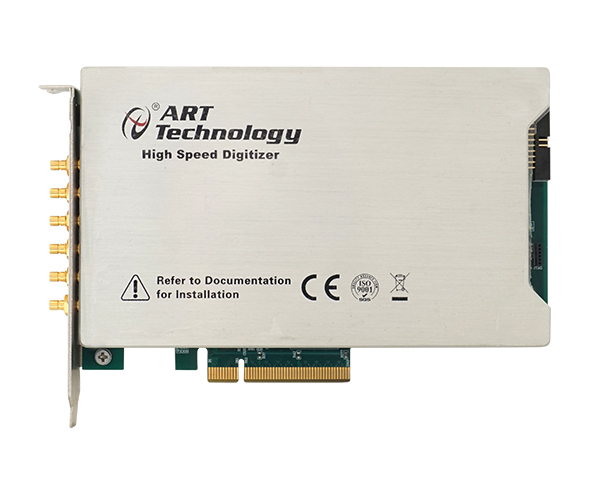

是一種基于PCIe總線的同步采集卡。該板卡提供4路單端模擬量輸入，14位ADC采樣精度，轉換速率最高為80MS/s。
是一種基于PCIe總線的同步采集卡。該板卡提供4路單端模擬量輸入，12位ADC采樣精度，轉換速率高達40MS/s。
